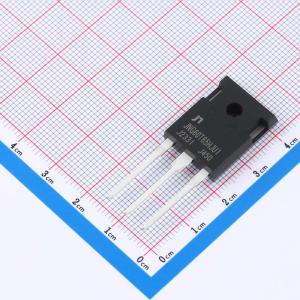

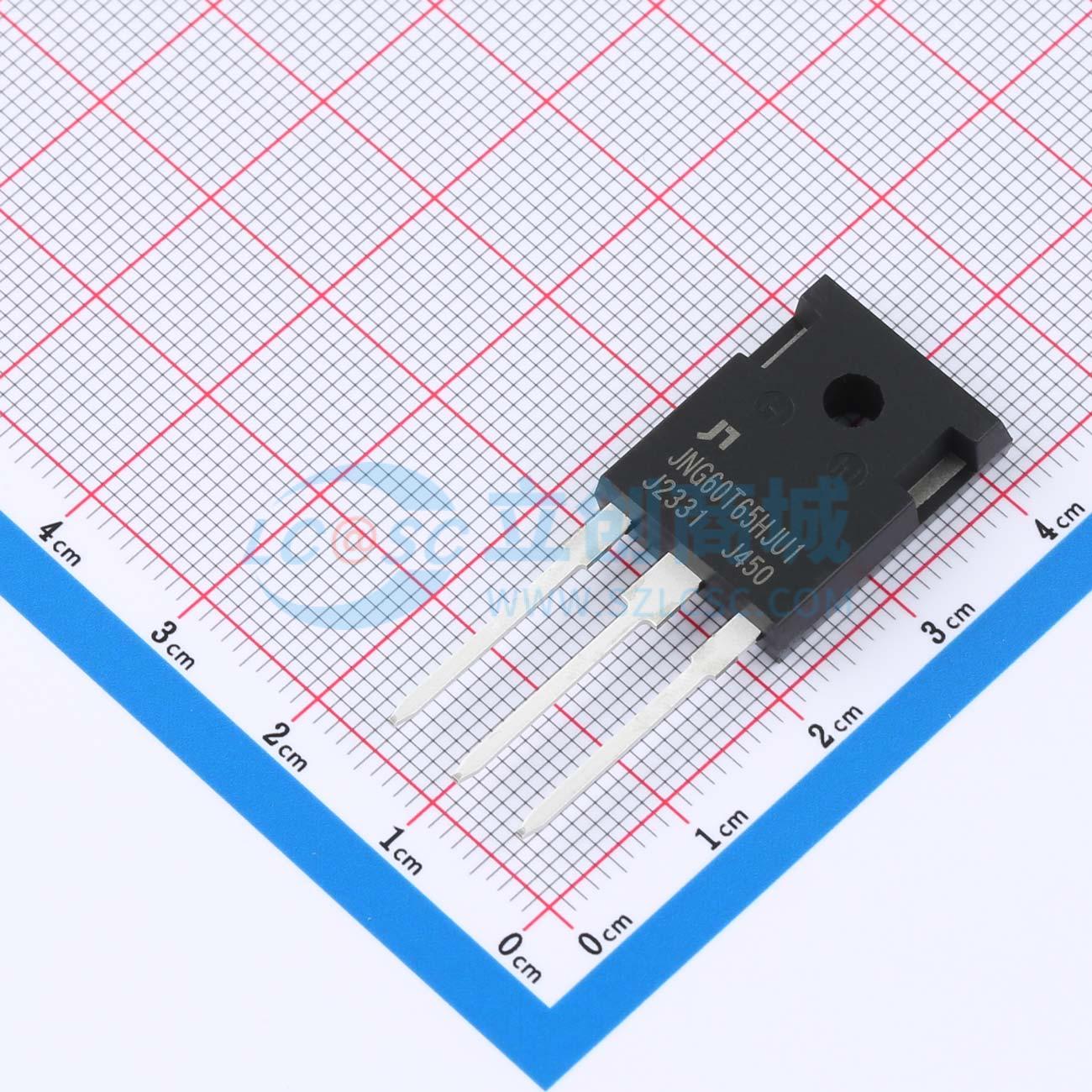

温馨提醒：图片仅供参考，商品以实物为准
JNG60T65HJU1
650V 120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 沟槽式IGBT为UPS、感应转换器、不间断电源和其他软开关应用等提供更低的损耗和更高的能源效率。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG60T65HJU1
- 商品编号
- C51484261
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 5.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 394W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 120A | |
| 集电极脉冲电流(Icm) | 240A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.9V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 120nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.86nF | |
| 输出电容(Coes) | 170pF | |
| 反向传输电容(Cres) | 30pF | |
| 开启延迟时间(Td(on)) | 44ns | |
| 关断延迟时间(Td(off)) | 166ns | |
| 导通损耗(Eon) | 2.3mJ | |
| 关断损耗(Eoff) | 1.3mJ | |
| 反向恢复时间(Trr) | 78ns | |
| 工作温度 | -40℃~+175℃ |
商品概述
JIAEN 沟槽型 IGBT 提供更低的损耗和更高的能效，适用于不间断电源、感应转换器、不间断电源以及其他软开关应用。
商品特性
- 650V，60A
- VCE(sat)(typ) = 1.9V @ VGE = 15V， Ic=60A
- 高速开关
- 更高的系统效率
- 软电流关断波形
- 方形反向偏置安全工作区
