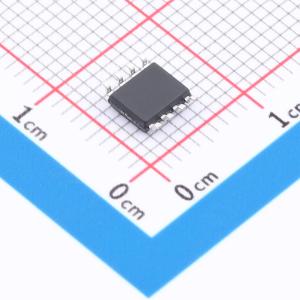

温馨提醒：图片仅供参考，商品以实物为准
HT8620BRZ
低功耗仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低成本、高精度的仪表放大器，仅需一个外部电阻即可设置增益，采用的双列直插封装比分立设计更小，且功耗更低（最大电源电流仅 1.3mA）。具有 40ppm 的最大非线性高精度、50μV 的最大失调电压和 0.6μV/°C 的最大失调漂移，非常适合用于精密数据采集系统，如秤和传感器接口。此外，其低噪声、低输入偏置电流和低功耗特性使其非常适合医疗应用，如心电图和无创血压监测仪。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8620BRZ
- 商品编号
- C50338837
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 15uV | |
| 压摆率(SR) | 0.75V/us | |
| 输出电流 | 18mA | |
| 静态电流(Iq) | 900uA | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA | |
| 输入失调电流温漂(Ios TC) | 1.5pA/℃ | |
| 双电源(Vee ~ Vcc) | -18V~-2.3V；2.3V~18V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 15us | |
| 功能特性 | 外部电阻增益 |
商品概述
HT8620是一款低成本、高精度的仪表放大器，仅需一个外部电阻即可设置增益。其DIP封装比分立设计更小，功耗更低（最大供电电流仅1.3毫安）。凭借其40 ppm的最大非线性度、50微伏的最大输入失调电压和0.6微伏/摄氏度的最大失调漂移等高精度特性，它非常适合用于精密数据采集系统，例如称重秤和传感器接口。此外，HT8620的低噪声、低输入偏置电流和低功耗特性使其非常适用于医疗应用，例如心电图和无创血压监测仪。其最大1.0纳安的低输入偏置电流得益于输入级采用的Superbeta工艺。由于其1千赫兹时9纳伏/√赫兹的输入电压噪声、0.1赫兹至10赫兹频带内0.28微伏峰峰值的噪声以及0.1皮安/√赫兹的输入电流噪声，HT8620非常适合用作前置放大器。同时，其15微秒达到0.01%的建立时间使其也适用于多路复用应用。
商品特性
- 易于使用
- 增益通过一个外部电阻设置（增益范围1至10,000）
- 宽电源电压范围（±2.3伏至±18伏）
- 性能优于三运放仪表放大器设计
- 提供8引脚DIP和SOIC封装
- 低功耗，最大供电电流1.3毫安
- 优异的直流性能（B级）
- 最大输入失调电压50微伏
- 最大输入失调漂移0.6微伏/摄氏度
- 最大输入偏置电流1.0纳安
- 最小共模抑制比100分贝
- 低噪声：1千赫兹时输入电压噪声9纳伏/√赫兹，0.1赫兹至10赫兹频带内噪声0.28微伏峰峰值
- 优异的交流规格：增益为100时带宽120千赫兹，达到0.01%的建立时间15微秒
应用领域
- 称重秤
- 心电图及医疗仪器
- 传感器接口
- 数据采集系统
- 工业过程控制
- 电池供电及便携设备
