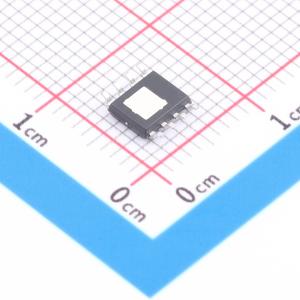

温馨提醒：图片仅供参考，商品以实物为准
HT1203AREZ
降压型 3A 10V~120V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款支持宽电压输入的开关降压型DC-DC控制器，最高输入电压120V。具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。内置120V 70mΩ功率管支持3A电流输出，可通过设置FB引脚的分压电阻设置输出恒压值。采用固定频率的PWM控制方式，典型开关频率为100KHz。轻载时会进入跳周期模式以获得高转换效率。内部集成软启动以及过温保护电路、输出短路保护、限流保护、逐周期电流检测等功能，提高系统可靠性。用ESOP-8L封装，极简的外围，适合于宽输入的DC-DC降压应用。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1203AREZ
- 商品编号
- C50338898
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 10V~120V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+140℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；过流保护；可调限流；打嗝限流 |
商品概述
HT1203A是一款支持宽电压输入的开关降压型DC-DC控制器，最高输入电压达120V。该器件具备低待机功耗、高效率、低纹波以及优异的母线电压调整率和负载调整率等特性。其内置120V、70mΩ的功率管，可支持高达3A的连续输出电流，通过配置FB引脚的分压电阻即可设定恒定的输出电压值。控制器采用固定频率的PWM控制方式，典型开关频率为100kHz。在轻载条件下，它会自动进入跳周期工作模式，以提升转换效率。HT1203A内部集成了软启动、过温保护、输出短路保护、限流保护以及逐周期电流检测等多种功能，显著增强了系统的可靠性。该芯片采用ESOP-8L封装，所需外围元件极少，非常适合于宽输入电压范围的DC-DC降压应用场景。
商品特性
- 内置120V、70mΩ N-MOSFET
- 宽电压输入范围：10V至120V
- 所需外围器件极少
- 通过使能引脚关断可实现零静态功耗
- 具备输出短路打嗝保护功能
- 集成过温度保护
- 具备逐周期限流保护
- 输出电压与电流可灵活调节
- 支持外置环路调节
- 采用ESOP-8L封装
应用领域
- 扭扭车控制器
- 电动车转换器
- 快充电源
- 电动车报警器电源
- 逆变器系统
