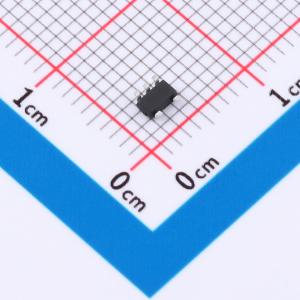

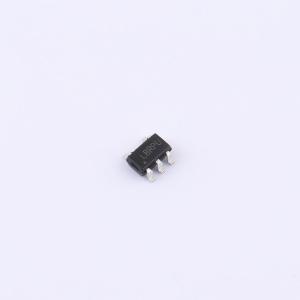

温馨提醒：图片仅供参考，商品以实物为准
LT1761ES5-5(TOKMAS)
5V 300mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 固定输出，工作电压20V输出电压5V 输出电流100mA
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- LT1761ES5-5(TOKMAS)
- 商品编号
- C50338871
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 79dB@(1kHz) | |
| 压差 | 550mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 98uA | |
| 噪声 | 5.68uVrms | |
| 功能特性 | 使能控制；输入欠压保护；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LT1761系列产品是300 mA高电源抑制比、超低噪声、低压差线性稳压器，具有20 V宽输入电压范围。该系列产品支持通过外部电阻分压器实现1.22V至18V的可调输出电压，以及1.5V至5V的固定输出电压。LT1761系列产品在搭配2.2 μF至100 μF陶瓷输出电容时可稳定工作。该系列产品具有高电源抑制比，在1 kHz时为79 dB，并具备5.68 μVrms的超低噪声。这些特性使得LT1761系列适用于对噪声敏感的应用，例如高性能模拟器件或高清成像设备，以抑制前级电源产生的大纹波和噪声。此外，输出短路保护和热保护特性提高了器件在多种工作条件下的系统可靠性。
商品特性
- 输入电压范围：2.5V 至 20V
- 输出电压范围：可调：1.22V 至 18V；固定：1.5V 至 5V，±2% 精度
- 在电源调整率、负载调整率和工作温度范围内保持输出精度
- 最大输出电流 300 mA
- 低压差电压：在 300 mA 时最大为 550 mV
- 高电源抑制比：1 kHz 时为 79 dB，100 kHz 时为 56 dB
- 5.68 μVrms 输出电压噪声
- 出色的瞬态响应
- 搭配 2.2 μF 至 100 μF 陶瓷输出电容可稳定工作
- 集成保护功能：过流保护、输出短路保护、过温保护
- 结温范围：-40℃ 至 +125℃
- 封装选项：SOT23-5
应用领域
- 低噪声电源
- 高清成像系统
- 红外图像设备
- 医疗设备
