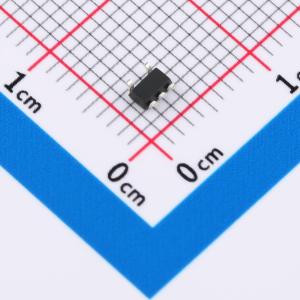

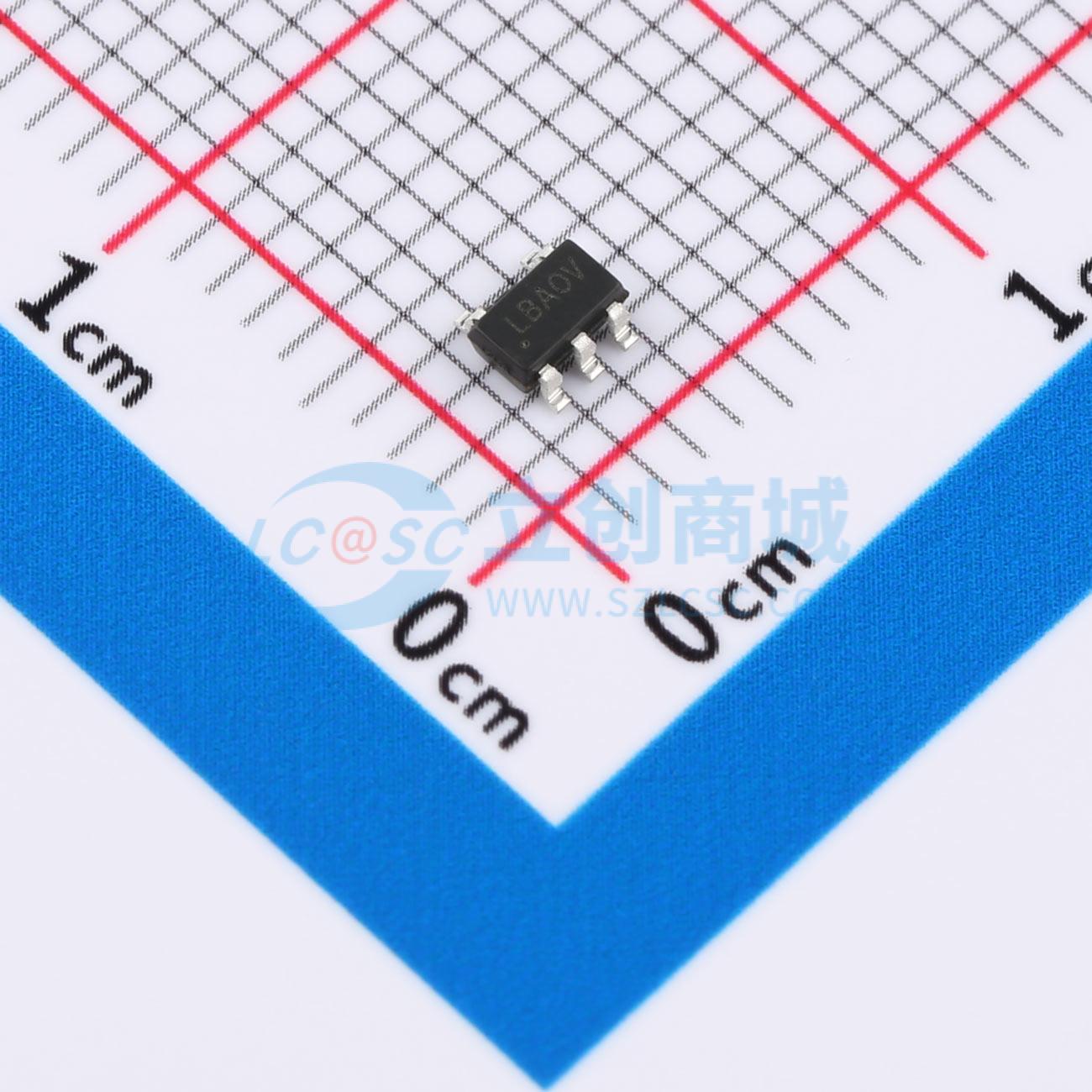

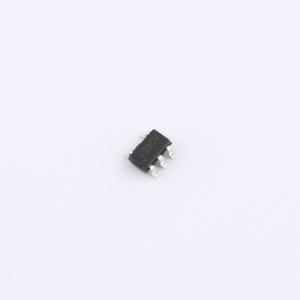

LT1761ES5-BYP(TOKMAS)
1.22V~18V 300mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可调输出，工作电压20V输出电压1.22-18V 输出电流100mA
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- LT1761ES5-BYP(TOKMAS)
- 商品编号
- C50338872
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 1.22V~18V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 79dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 98uA | |
| 噪声 | 5.68uVrms | |
| 功能特性 | 使能控制；输入欠压保护；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LT1761 系列产品是 300 mA、高电源抑制比、超低噪声、低压差线性稳压器，具有 20 V 宽输入电压范围。该系列产品支持通过外部电阻分压器在 1.22 V 至 18 V 范围内调节输出电压，也提供 1.5 V 至 5 V 的固定输出电压选项。LT1761 系列产品在使用 2.2 μF 至 100 μF 陶瓷输出电容时保持稳定。该系列产品具有高电源抑制比，在 1 kHz 下为 79 dB，并具备 5.68 μV_RMS 的超低噪声。这些特性使得 LT1761 系列适用于对噪声敏感的应用，例如高性能模拟器件或高清晰度成像设备，以抑制前级电源产生的大纹波和噪声。此外，输出短路保护和热保护特性提高了系统在多种工作条件下的可靠性。
商品特性
- 输入电压范围：2.5 V 至 20 V
- 输出电压范围：可调：1.22 V 至 18 V；固定：1.5 V 至 5 V
- 在线路调整率、负载调整率和工作温度范围内，输出精度为 ±2%
- 最大输出电流：300 mA
- 低压差电压：在 300 mA 时最大为 550 mV
- 高电源抑制比：在 1 kHz 时为 79 dB；在 100 kHz 时为 56 dB
- 输出电压噪声：5.68 μV_RMS
- 出色的瞬态响应
- 使用 2.2 μF 至 100 μF 陶瓷输出电容可保持稳定
- 集成保护功能：过流保护、输出短路保护、过温保护
- 结温范围：-40°C 至 +125°C
- 封装选项：SOT23-5
应用领域
- 低噪声电源
- 高清晰度成像系统
- 红外图像设备
- 医疗设备
