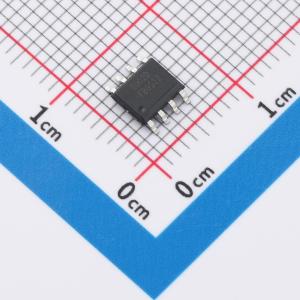

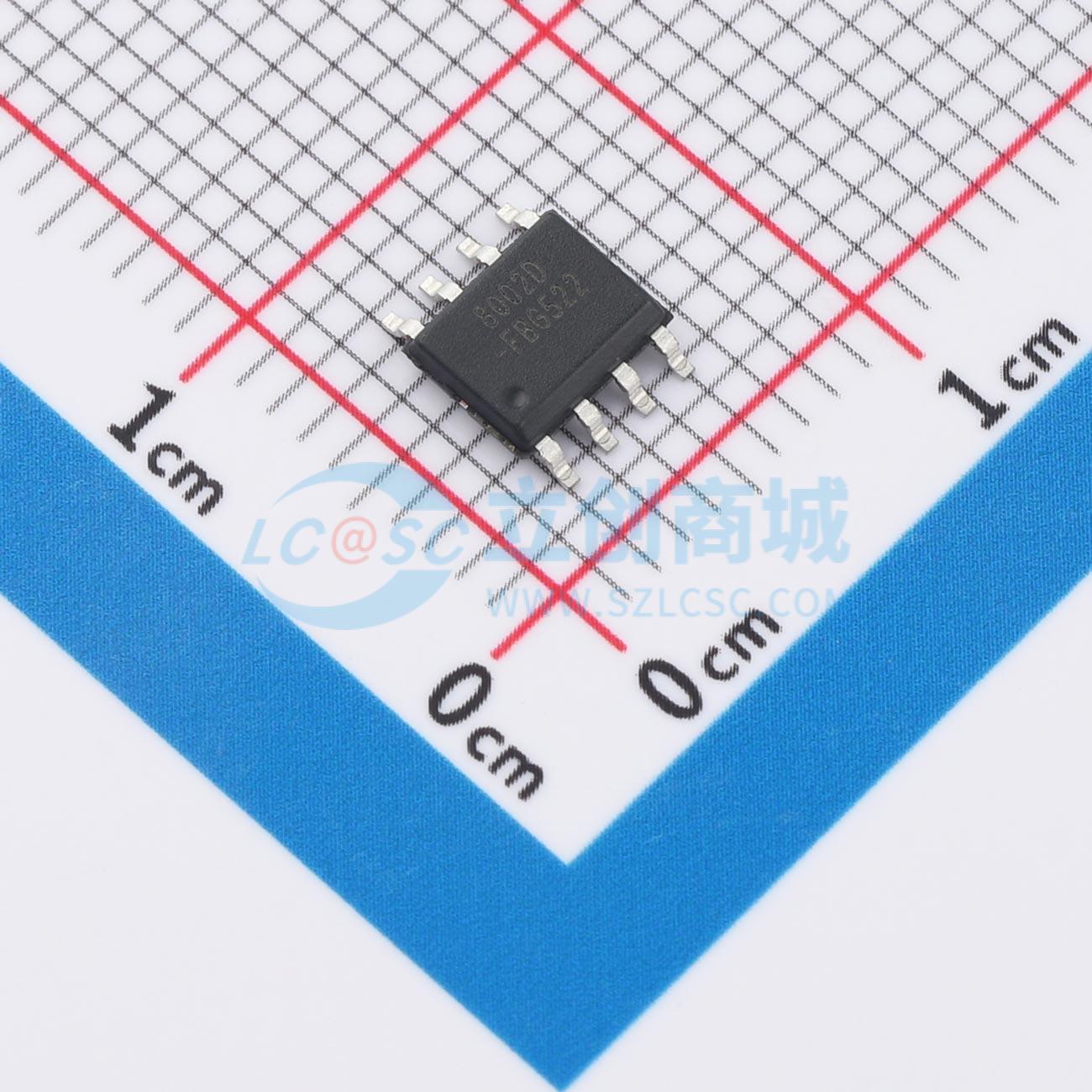

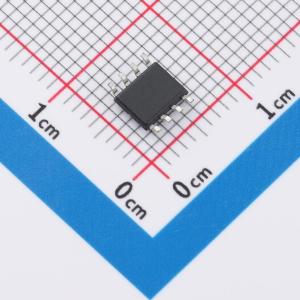

温馨提醒：图片仅供参考，商品以实物为准
AiP8002DSA8.TR
2W带关断模式的AB类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8002DSA8.TR
- 商品编号
- C50338956
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2Wx1@4Ω；2.3Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 8mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | - | |
| 输入通道数 | 1个单端输入 | |
| 功能特性 | 使能/关断功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AiP8002D是一款单声道桥式负载音频功率放大器，在5V电源供电下，当总谐波失真小于1%时，能够向4Ω负载提供2W的平均功率。该器件集成了一个关断引脚，当该引脚被置为高电平时，芯片进入关断模式，此时的典型静态电流为0.5μA。
商品特性
- 电源电压范围：1.8V~5.5V
- 输出功率：2W（典型值）@1% THD+N，4Ω负载
- 外围电路简单，无需输出耦合电容和均衡网络
- 单位增益稳定
- 增益可通过外部设定
- 封装形式：DIP8/SOP8/MSOP8/ESOP8
