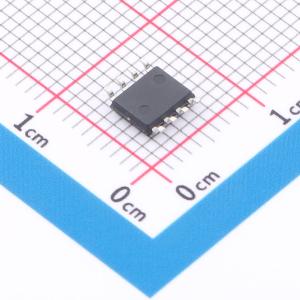

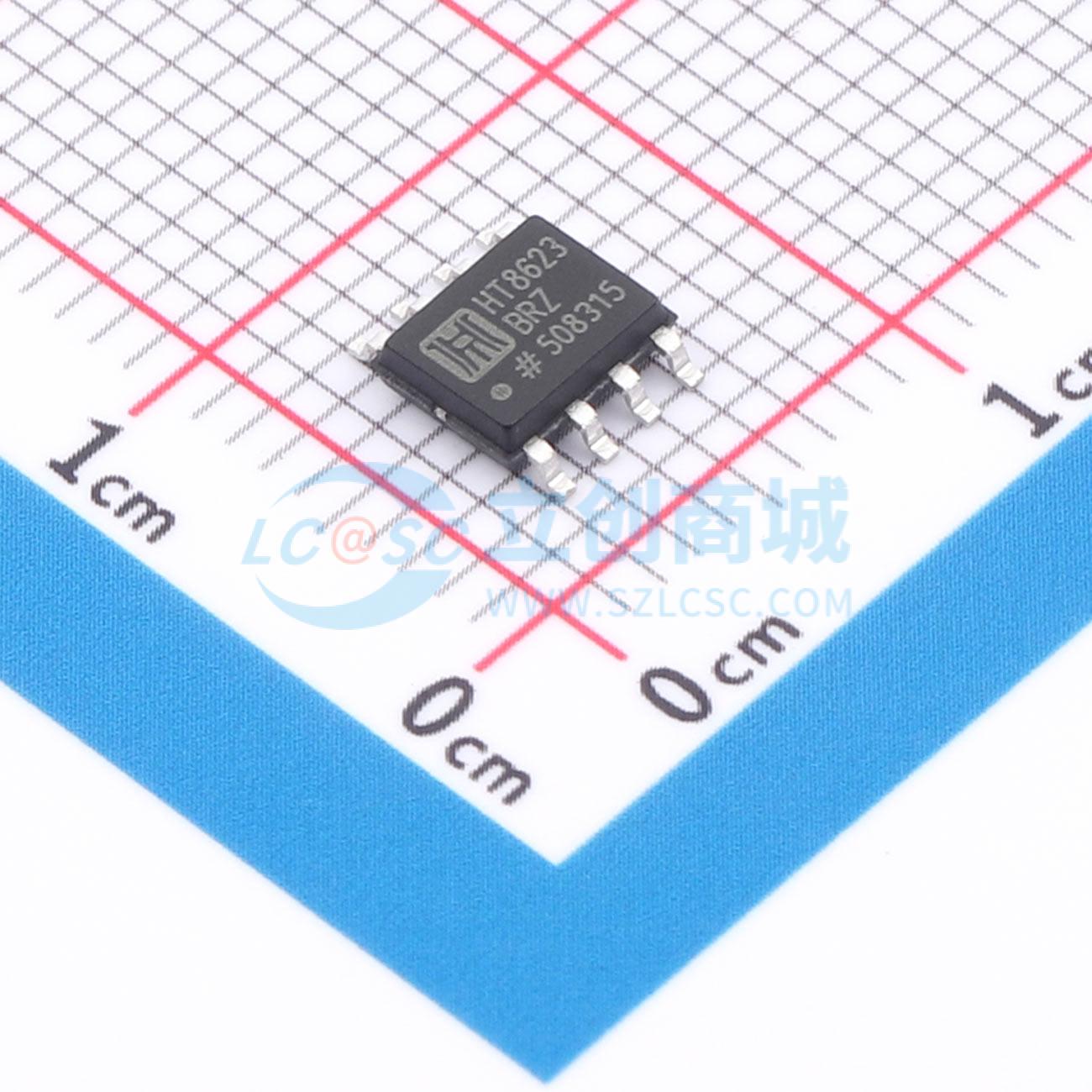

HT8623BRZ
单电源和双电源、轨到轨、低成本仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成式单电源或双电源仪表放大器，使用3V至12V的电源电压可实现轨到轨输出摆幅。允许通过单个增益设置电阻进行编程，并符合8引脚行业标准电路配置，为用户提供了卓越的灵活性。在不使用外部电阻时，配置为单位增益（G = 1）；使用外部电阻时，可将增益编程至最高1000。由于在增益增加时交流共模抑制比（CMRR）也随之增加，因此具有出色的精度；由于高达200Hz的恒定CMRR，可抑制线路噪声谐波。具有较宽的输入共模范围，能够放大共模电压低至低于地电位150mV的信号。在双极性和单极性电源下均能保持出色的性能。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8623BRZ
- 商品编号
- C50338908
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 17nA | |
| 输入失调电压(Vos) | 25uV | |
| 压摆率(SR) | 0.3V/us | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | 单端 | |
| 静态电流(Iq) | 305uA | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 250pA | |
| 输入失调电流温漂(Ios TC) | 5pA/℃ | |
| 单电源 | 2.7V~12V | |
| 双电源(Vee ~ Vcc) | 2.5V~6V；-6V~-2.5V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 20us | |
| 功能特性 | 外部电阻增益；过压保护；EMI滤波/RF抑制 |
商品概述
该器件是一款集成式单电源或双电源仪表放大器，在3V至12V的供电电压下提供轨到轨输出摆幅。它通过允许单增益设置电阻编程并符合8引脚行业标准引脚排列配置，提供了卓越的用户灵活性。无需外部电阻时，该器件配置为单位增益；使用外部电阻时，可编程增益高达1000。其卓越的精度源于交流共模抑制比随增益增加而提高；由于在高达200Hz的频率下共模抑制比保持恒定，因此可抑制线路噪声谐波。该器件具有宽输入共模范围，可放大共模电压低至地电位以下150mV的信号。它在双电源和单极性电源供电下均能保持优异的性能。
商品特性
- 易于使用
- 轨到轨输出摆幅
- 输入电压范围可扩展至地电位以下150mV（单电源）
- 低功耗，最大供电电流为550μA
- 使用一个外部电阻设置增益
- 增益范围：1至1000
- 高精度直流性能，0.10%增益精度（G=1）
- 0.35%增益精度（G>1）
- 噪声：在1kHz处，输入参考噪声为35nV/√Hz
- 优异的动态规格
- 800kHz带宽（G=1）
- 20μs建立时间至0.01%（G=10）
应用领域
- 低功耗医疗仪器
- 传感器接口
- 热电偶放大器
- 工业过程控制
- 差分放大器
