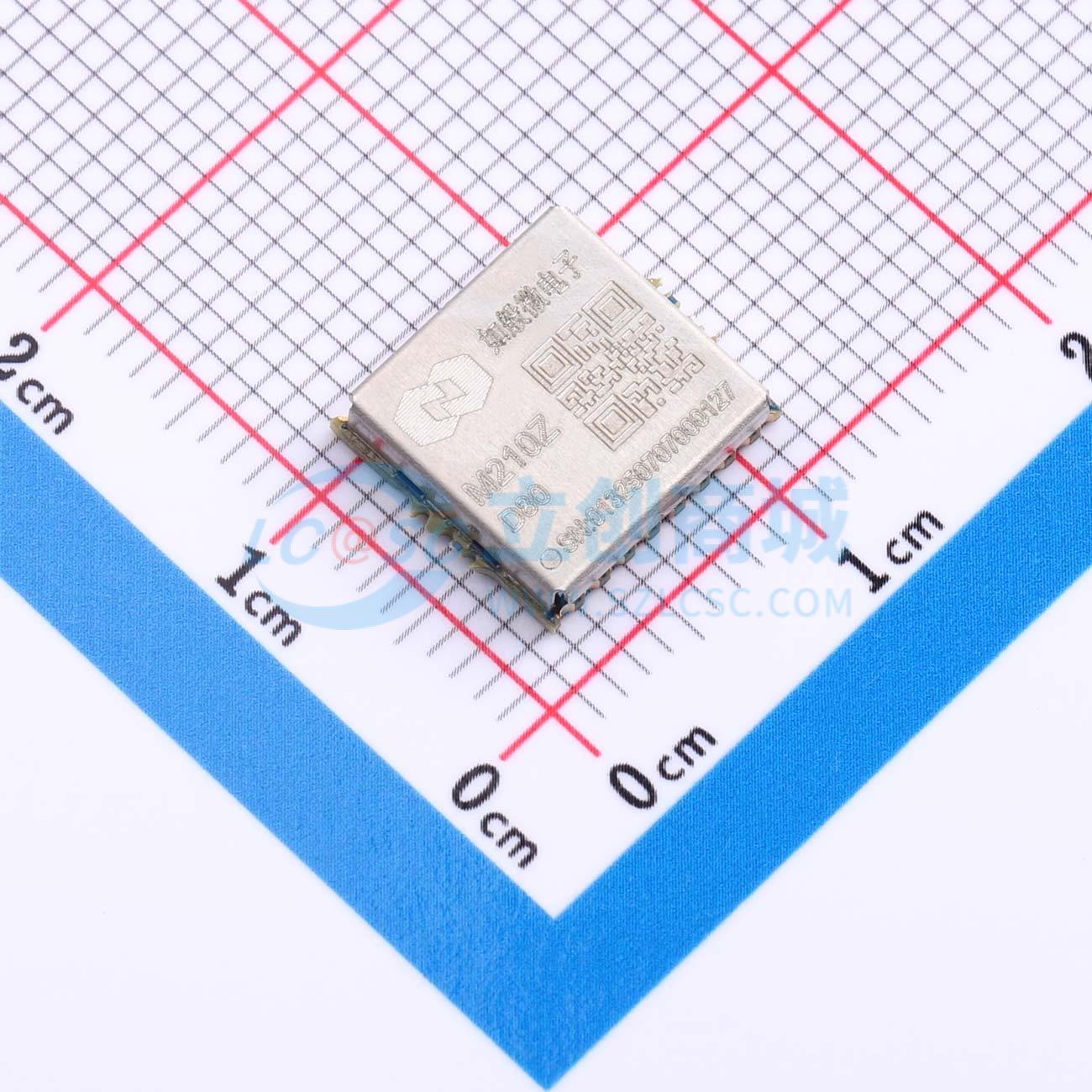

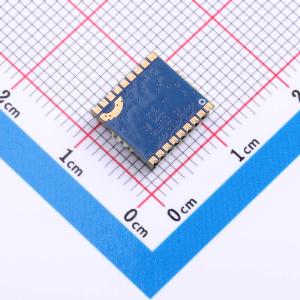

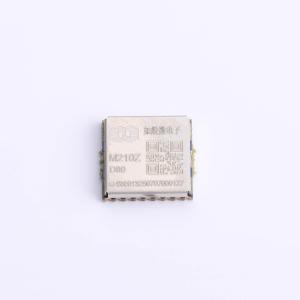

温馨提醒：图片仅供参考，商品以实物为准
M210Z-D80
全系统双频卫星定位模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M210Z-D80卫星定位模块是深圳如般微基于中科微AT9980芯片设计的一款高性能多模多频卫星导航接收机模组，定位模组集成射频前端LNA以及SAW，数字基带核心，北斗信号处理引擎，电源管理等功能。
- 品牌名称
- 如般微
- 商品型号
- M210Z-D80
- 商品编号
- C50338851
- 商品封装
- LCC-18(12.2x16)
- 包装方式
- 托盘
- 商品毛重
- 3.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 卫星定位模块 | |
| GNSS类型 | QZSS；GLONASS；BDS；GALILEO；GPS | |
| 工作电压 | 1.8V~3.3V | |
| 工作电流 | 35mA@3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -148dBm | |
| 水平位置精确度 | 1m | |
| 冷启动-首次定位时间(TTFF) | 25s | |
| 功能特性 | 热启动加速；双频/多频定位；RTC备电 |
商品概述
M210Z-D80是一款基于AT9980芯片设计的高性能多模多频导航接收机模组。该模组集成了射频前端低噪声放大器和声表面波滤波器、数字基带核心、北斗信号处理引擎以及电源管理等功能。它支持包括北斗卫星导航系统、GPS、GLONASS和QZSS在内的多种导航系统，并能实现多系统联合定位。
商品特性
- 支持GPS L1+L5双频定位
- 支持北斗二号/三号
- 支持RTCM 3.X协议
- 具备有源天线检测与保护功能
- 内部集成DCDC和LDO电源管理；支持3.3V单电源供电（使用内部DCDC）或1.8V~3.3V单电源为实时时钟电路供电
- 模块天线端口内置有源天线供电，无需外部布线
- 实时时钟和备份电路电源电压可低至1.4V
- 功耗：全系统连续运行时约为35mA@3.3V；待机模式下为50uA@3.3V
应用领域
- 车载定位与导航
- 手机、平板电脑及手持设备
- 嵌入式定位设备
- 可穿戴设备
