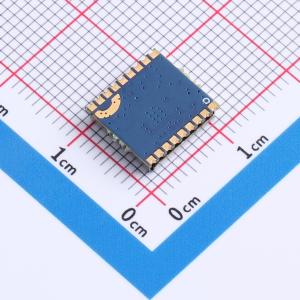

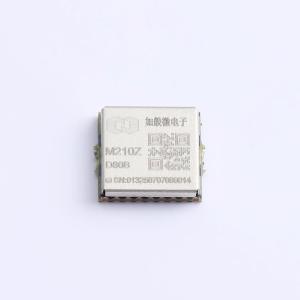

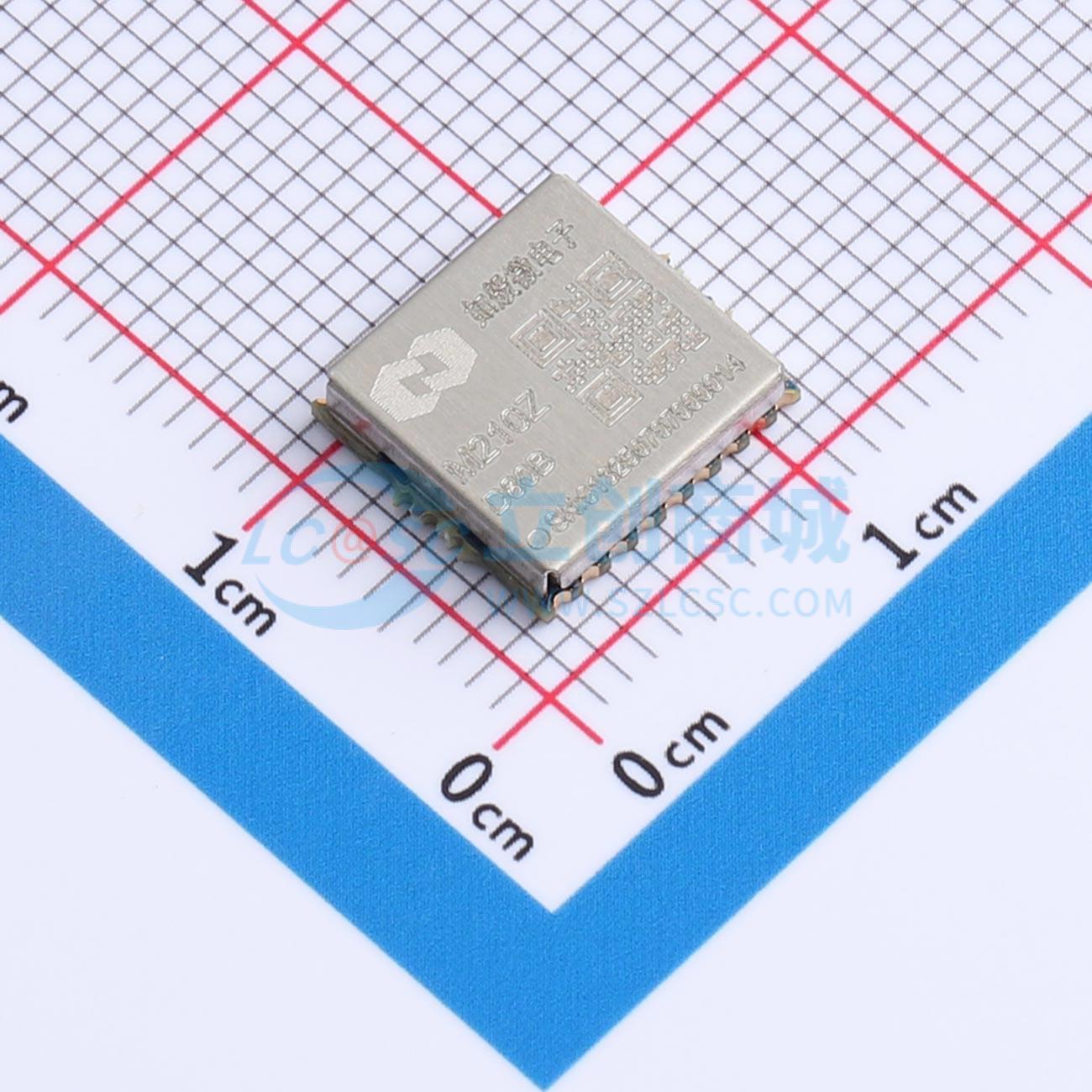

M210Z-D80B
单北斗双频卫星定位模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M210Z-D80B卫星定位模块是深圳如般微基于中科微AT9980B芯片设计的一款高性能单北斗单模双频卫星导航接收机模组，定位模组集成射频前端LNA以及SAW，数字基带核心，北斗信号处理引擎，电源管理等功能。本模组支持多个北斗卫星频点，支持B1I、B1C、B2I、B3I、B2a和B2b等多个频点信号，可实现快速搜星，准确定位的效果。
- 品牌名称
- 如般微
- 商品型号
- M210Z-D80B
- 商品编号
- C50338852
- 商品封装
- LCC-18(12.2x16)
- 包装方式
- 托盘
- 商品毛重
- 5.705克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 卫星定位模块 | |
| GNSS类型 | BDS | |
| 工作电流 | 35mA@3.3V | |
| 灵敏度 | -148dBm |
| 属性 | 参数值 | |
|---|---|---|
| 水平位置精确度 | 1m | |
| 冷启动-首次定位时间(TTFF) | 21s | |
| 功能特性 | 热启动加速；双频/多频定位；RTC备电 |
商品概述
M210Z-D80B是一款基于中科微AT9980B芯片设计的高性能单北斗单模双频卫星导航接收机模组。该模组集成了射频前端LNA和SAW、数字基带核心、北斗信号处理引擎以及电源管理等功能。它支持多个北斗卫星频点，包括B1I、B1C、B2I、B3I、B2a和B2b，能够实现快速搜星和准确定位。
商品特性
- 单模多频点快速定位
- 支持北斗二号/三号
- 支持A-BDS
- 具备有源天线检测与保护功能
- 内部集成DCDC和LDO的电源管理
- 支持3.3V单电源供电（使用内部DCDC）或1.8V~3.3V单电源为RTC电路供电
- 模块天线端口内置有源天线供电，无需外部走线
- RTC和备份电路电源电压可低至1.4V
- 功耗：BDS连续运行时约为35mA@3.3V；待机电流为50uA（在3.3V下）
应用领域
- 车载定位与导航
- 手机
- 平板电脑
- 手持设备
- 嵌入式定位设备
