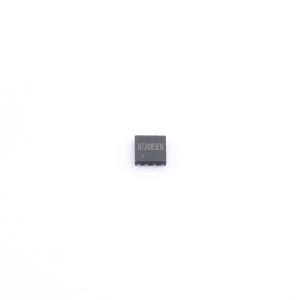

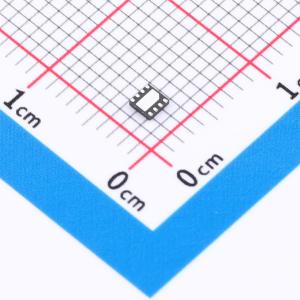

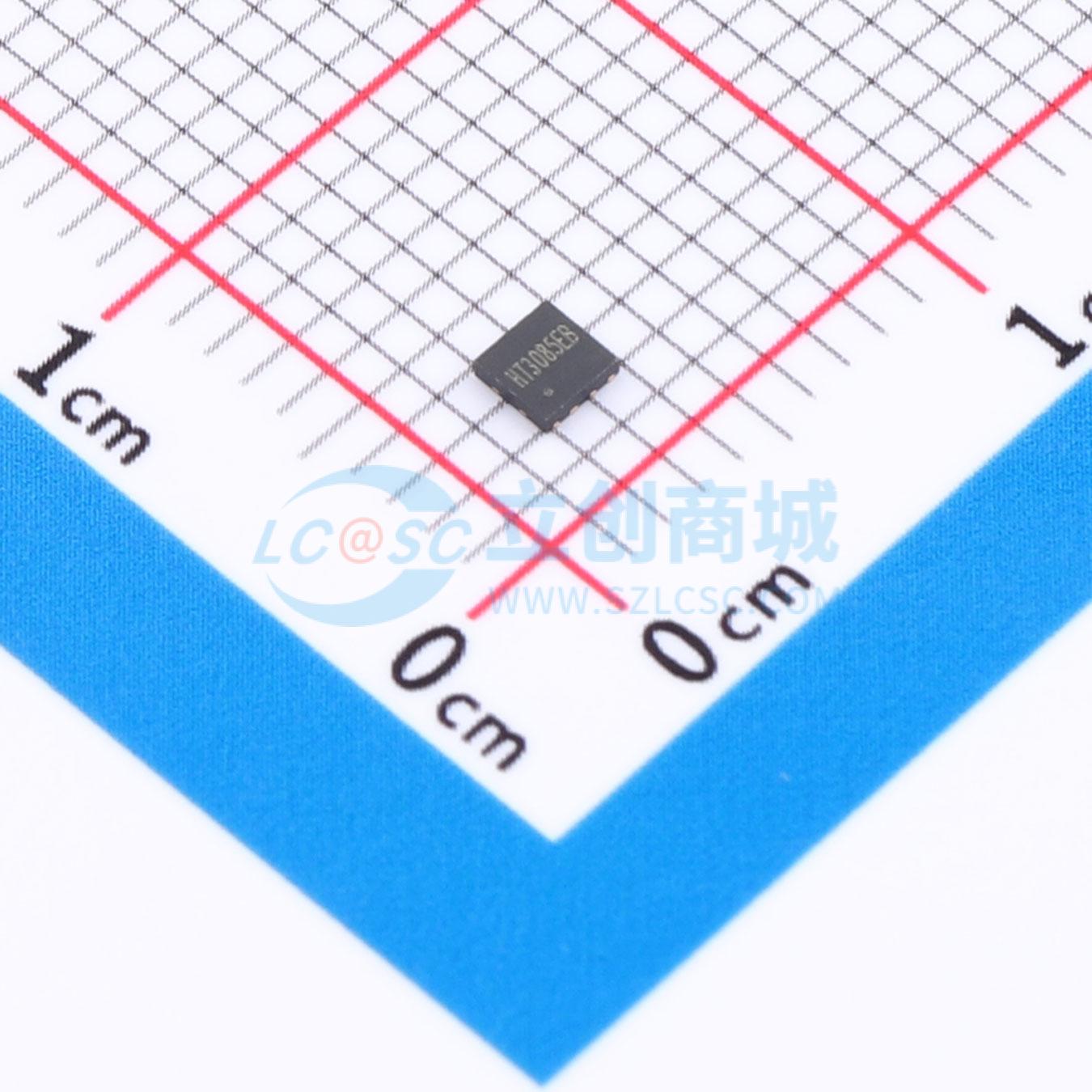

HT3085EBRDZ
±15kV ESD保护、5V、全故障保护、1/8单位负载、RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是 BiCMOS、ESD 保护、5V 供电的单收发器，满足 RS-485 和 RS-422 平衡通信标准。每个驱动器输出和接收器输入可承受 +15kV ESD 冲击而无闭锁，适用于 10% 容差电源（4.5V 至 5.5V）。器件总线电流极低，为 RS-485 总线呈现真正的 “1/8 单位负载”，允许网络上最多有 256 个收发器而不违反 RS-485 规范的 32 单位负载限制，且无需使用中继器。接收器 (Rx) 输入采用 “全故障安全” 设计，确保 Rx 输入浮空、短路或端接但无驱动时，Rx 输出为逻辑高电平
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3085EBRDZ
- 商品编号
- C50338901
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 530uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；自动故障恢复；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
ISL8308XE系列是采用BiCMOS工艺、具备ESD保护、5V供电的单收发器，符合RS-485和RS-422平衡通信标准。每个驱动器输出和接收器输入均能承受±15kV的ESD冲击而不会发生闩锁，并且与竞品不同，该系列器件针对10%容差电源（4.5V至5.5V）进行了规格定义。这些器件具有极低的总线电流（+125μA至-75μA），因此对RS-485总线呈现真正的“1/8单位负载”。这使得网络上最多可连接256个收发器，而不会违反RS-485规范规定的32单位负载最大值，也无需使用中继器。例如，在远程公用事业抄表系统中，单个电表读数通过RS-485网络路由至集中器，因此允许的高节点数最大限度地减少了所需中继器的数量。然后，所有电表的数据通过单个访问端口或无线链路从集中器读取。接收器输入采用“完全故障安全”设计，确保当接收器输入处于浮空、短路或已端接但未驱动状态时，接收器输出为逻辑高电平。HT3080E、HT3082E、HT3083E、HT3085E采用压摆率受限的驱动器，可减少电磁干扰，并最大限度地减少来自未正确端接的传输线或多点与多分支应用中未端接支线的信号反射。压摆率受限版本还包括接收器输入滤波，以在存在慢速输入信号时增强抗噪能力。热插拔电路确保发送和接收输出在电源稳定之前保持高阻抗状态，并且发送输出具有完全短路保护。
商品特性
- 提供无铅加退火工艺版本（符合RoHS标准）
- RS-485 I/O引脚ESD保护：所有引脚具备±15kV人体模型等级3 ESD保护
- 完全故障安全接收器（开路、短路、端接和浮空）
- 热插拔电路（HT3080E、HT3082E、HT3083E、HT3085E）
- 在上电/掉电期间，发送和接收输出保持三态
- 真正的1/8单位负载，允许总线上最多连接256个器件
- 针对单5V、10%容差电源进行规格定义
- 高达10Mbps的高数据速率
- 530μA的低静态电源电流
- 70nA的超低关断电源电流
- -7V至+12V的宽共模输入电压范围
- 半双工和全双工引脚排列
- 三态接收和发送输出
- 驱动器过载保护的限流和热关断功能
应用领域
- 自动公用事业抄表系统
- 高节点数系统
- 工厂自动化
- 现场总线网络
- 安防摄像头网络
