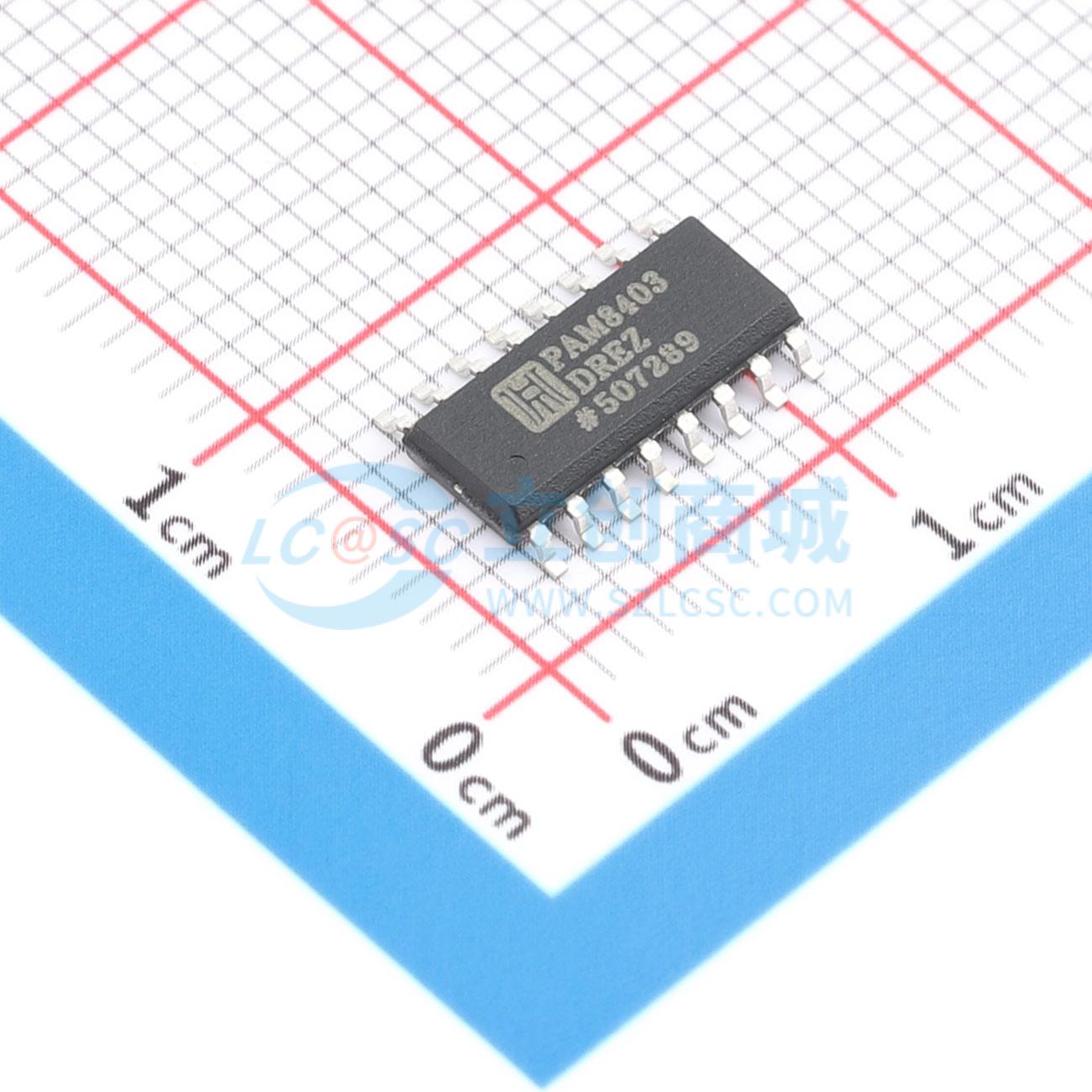

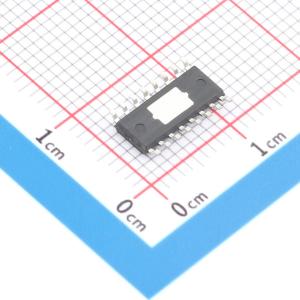

温馨提醒：图片仅供参考，商品以实物为准
PAM8403DREZ
PAM8403DREZ
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款内置高效同步升压的高信噪比，低底噪，具有ALC（防破音）功能的AB/D类双模立体声音频功放。在锂电池3.7V供电时，驱动双通道4Ω负载可以输出 2 × 3W 恒定功率。当电池电压低于3.3V时，芯片会主动降低功率，避免拉坏电池。特有的防破音功能能够确保输出的音频信号不会出现较大的失真
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- PAM8403DREZ
- 商品编号
- C50338902
- 商品封装
- ESOP-16
- 包装方式
- 编带
- 商品毛重
- 0.202875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 3Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 1% | |
| 静态电流(Iq) | 25mA | |
| 信噪比 | 82dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 69% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | ESD保护；使能/关断功能；自动静音/免噪音开关；内置音频处理 | |
| 工作电压 | 3V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PAM8403是一款采用90纳米制程、内置高效同步升压功能的高信噪比、低底噪立体声音频功放，集成了防破音功能，并支持AB类与D类双工作模式。在3.7V锂电池供电下，可驱动双通道4Ω负载输出2×3W的恒定功率。当电池电压低于3.3V时，芯片会自动降低输出功率，以避免过度消耗电池电量。其防破音功能可自动检测输出失真并动态调整增益，有效防止因输入信号幅度过大或电源电压波动导致的削顶失真，从而提升音质和听感。AB类模式可确保在带收音机功能的应用中无干扰。芯片还集成了过流保护和过热保护功能，以确保在各种应用环境下的可靠性和稳定性。此外，它支持通过外置电阻设置增益，并具备优异的上电与下电爆裂噪声抑制能力。
商品特性
- 在3.7V电压、总谐波失真加噪声为1%、防破音功能开启条件下，输出功率为2×3W
- 内置高效同步升压电路
- 集成防破音控制功能
- 支持AB类与D类工作模式切换
- 具有超低电磁干扰和超低底噪特性
- 优异的上电与下电爆裂噪声抑制能力
- 采用全差分电路结构，抗干扰能力强
- 支持3V~5V单电源供电
- 内置过热保护和过流保护功能
- 采用eSOP16封装
应用领域
- 便携式蓝牙音箱
- WiFi音箱
- 智能音箱
- 便携式扩音器
