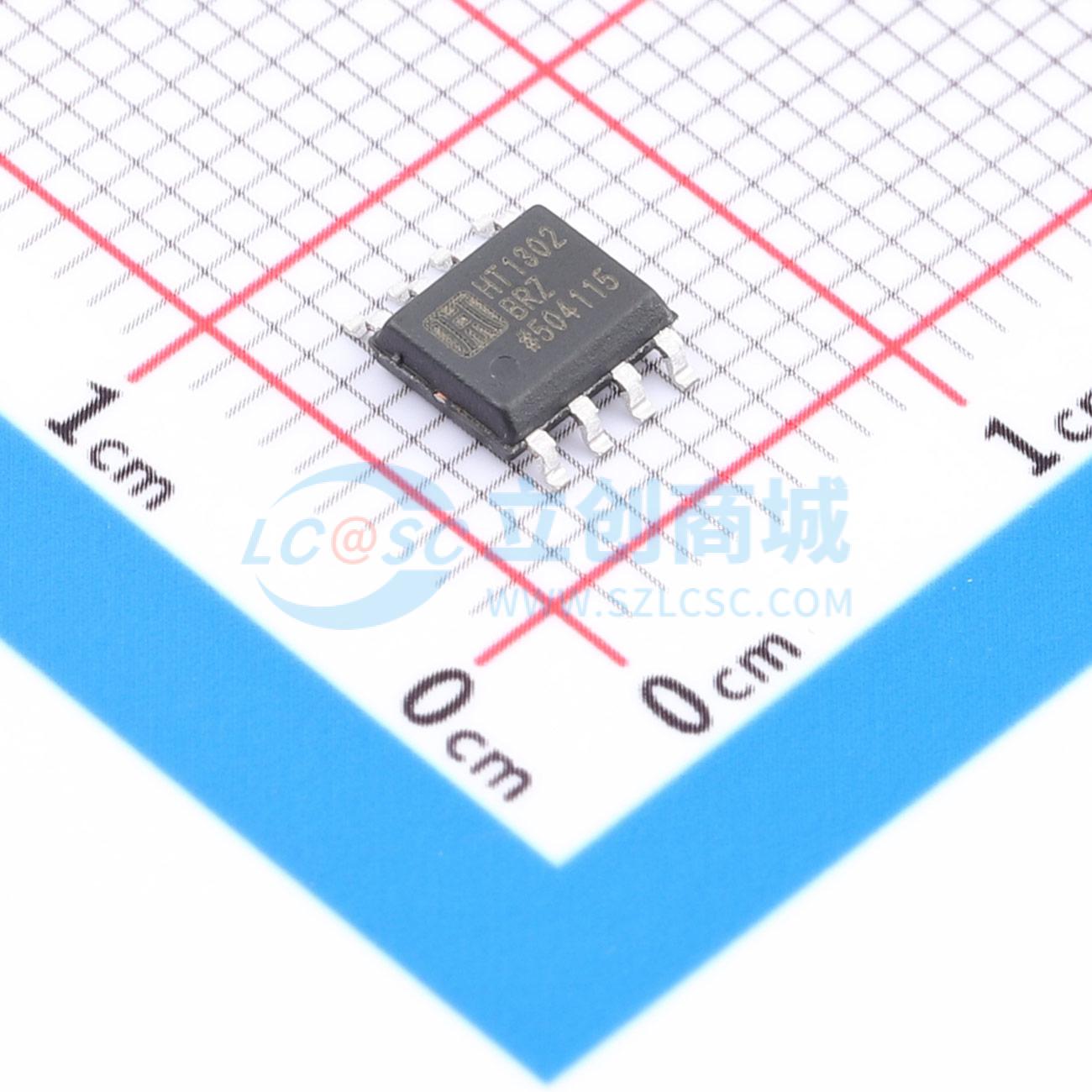

HT1302BRZ
涓流充电计时芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该芯片包含实时时钟/日历和31字节静态RAM，通过简单串行接口与微处理器通信。实时时钟/日历提供秒、分、时、日、日期、月和年信息，月末日期会自动调整，包括闰年校正。时钟可在24小时或12小时格式下运行，带有AM/PM指示。采用同步串行通信简化了与微处理器的接口，仅需三根线与时钟/RAM通信。数据可一次传输1字节或最多31字节的突发传输。该芯片设计为低功耗运行，在小于1μW的功率下可保留数据和时钟信息，具有双电源引脚、可编程涓流充电器和七个额外字节的暂存器内存。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1302BRZ
- 商品编号
- C50338905
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.212977克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | 三线接口 | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 无 | |
| 工作电流 | 450nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM |
商品概述
HT1302B涓流充电计时芯片集成了一个实时时钟/日历和31字节静态RAM。它通过简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、星期、日、月和年信息。月末日期会自动调整以适应少于31天的月份，包括闰年修正。时钟可工作于24小时或12小时格式，并带有AM/PM指示器。通过使用同步串行通信简化了HT1302B与微处理器的接口。仅需三根线即可与时钟/RAM通信：CE、I/O（数据线）和SCLK（串行时钟）。数据可以每次1字节或最多31字节的突发模式传输至时钟/RAM或从其中读取。HT1302B设计为在极低功耗下运行，并在小于1μW的功耗下保持数据和时钟信息。HT1302B还具有用于主电源和备份电源的双电源引脚、用于VCC1的可编程涓流充电器以及七个额外的便笺式存储器字节等附加功能。
商品特性
- 实时时钟可计数秒、分、时、日、月、星期和年，具备闰年补偿功能，有效期至2100年
- 31×8电池备份通用RAM
- 串行I/O以实现最小引脚数
- 2.0V至5.5V全工作电压范围
- 2.0V时功耗低于300nA
- 支持单字节或多字节（突发模式）数据传输，用于读取或写入时钟或RAM数据
- 8引脚DIP或可选8引脚SO表面贴装封装
- 简单的3线接口
- TTL兼容（VCC = 5V）
- 可选工业温度范围：-40℃至+85℃
- 获得UL®认证
