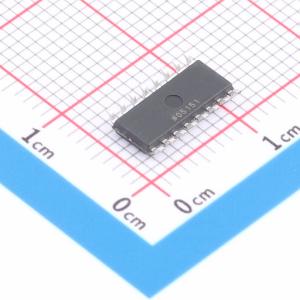

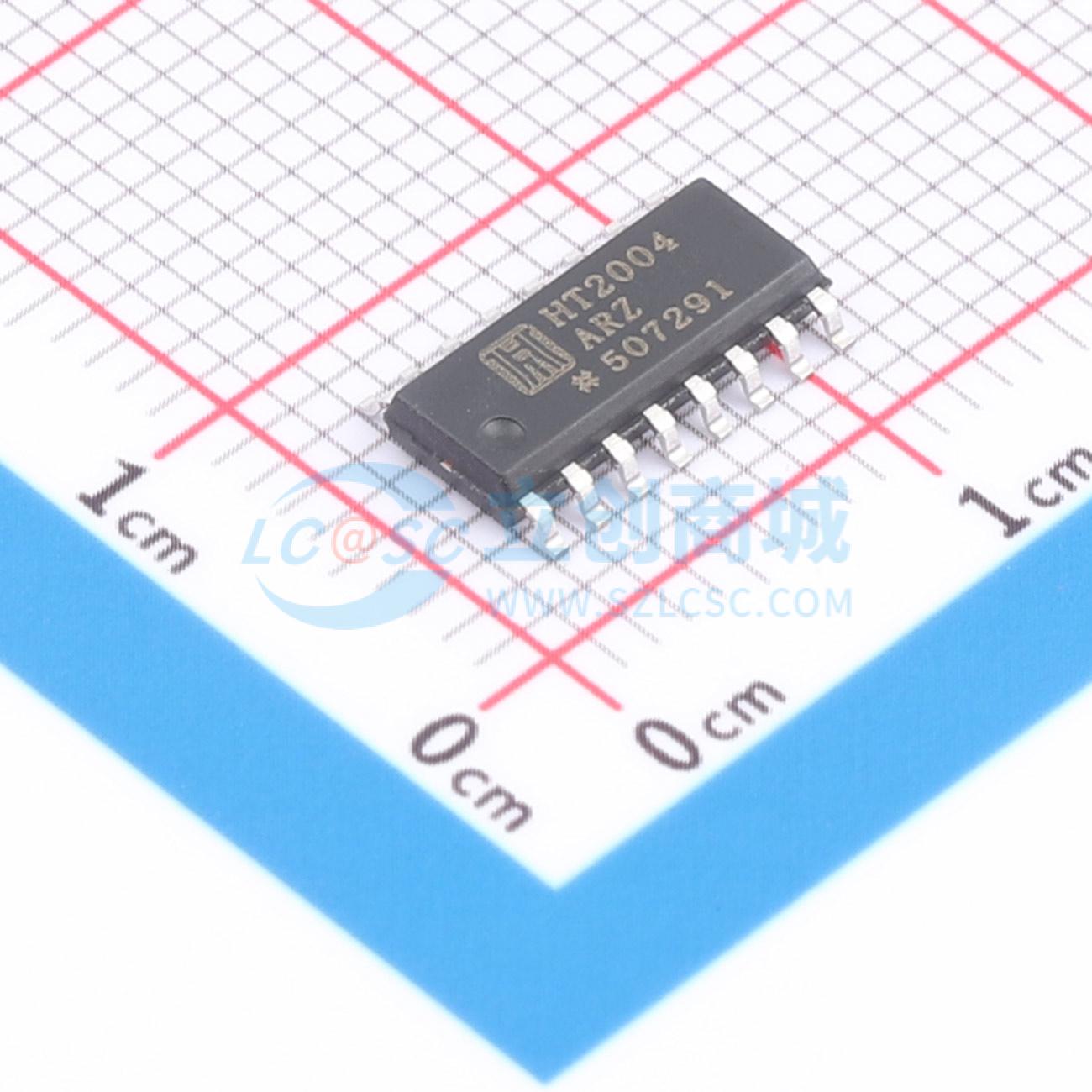

HT2004ARZ
高压大电流达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单片高压、大电流达林顿晶体管阵列。每个阵列由七个 NPN 达林顿对组成，具有带共阴极钳位二极管的高压输出，用于开关感性负载。单个达林顿对的集电极电流额定值为 500 mA。达林顿对可以并联以获得更高的电流能力。每个达林顿对都有一个 10.5 kΩ 的串联基极电阻，可直接与 6-15V CMOS 器件配合使用。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2004ARZ
- 商品编号
- C50338899
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 500uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.3V | |
| 输入电流(on) | 0.35mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
HT2004A系列是单片高压大电流达林顿晶体管阵列。每个阵列包含七个n-p-n达林顿对，其特点是具有高压输出，并集成了用于开关感性负载的共阴极钳位二极管。单个达林顿对的集电极电流额定值为500 mA。达林顿对可以并联以获得更高的电流能力。该器件为每个达林顿对配备了一个10.5kΩ的串联基极电阻，可直接与6~15V CMOS器件配合工作。
商品特性
- 额定集电极电流500 mA（单路输出）
- 高压输出...50V
- 输出钳位二极管
- 输入兼容多种逻辑类型
- 继电器驱动器应用
应用领域
- 继电器驱动器
- 锤驱动器
- 灯驱动器
- 显示驱动器
- 线路驱动器
