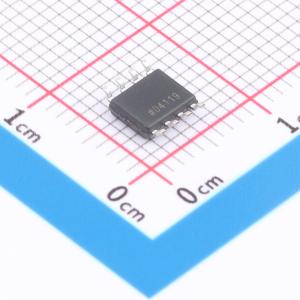

温馨提醒：图片仅供参考，商品以实物为准
MAX13085EARZ
+5.0V,±15kV ESD保护、故障安全、热插拔RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具备一个驱动器和一个接收器，包含故障保护电路，可保证接收器输入开路或短路时输出逻辑高电平。当终端总线上所有发送器禁用（高阻抗）时，接收器输出逻辑高电平。具有热插拔功能，可消除上电或热插入期间总线上的错误转换。采用降低摆率的驱动器，可最大程度减少电磁干扰并减少因电缆端接不当引起的反射，允许高达 500kbps 的无差错数据传输。适用于半双工通信，在空载或驱动器禁用满载时，电源电流为 1.2mA。接收器输入阻抗为 1/8 单位负载，允许总线上最多连接 256 个收发器。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- MAX13085EARZ
- 商品编号
- C50338840
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.2mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；热关断保护；低功耗模式 |
商品概述
MAX13085E 是一款工作电压为 +5.0V、具备 ±15kV ESD 保护的 RS-485/RS-422 收发器，集成一个驱动器和一个接收器。该器件包含失效安全电路，当接收器输入端开路或短路时，可保证接收器输出逻辑高电平。如果总线上所有发送器均被禁用（高阻态），接收器也输出逻辑高电平。MAX13085E 具备热插拔能力，可消除上电或热插入期间总线上的错误瞬变。该器件采用压摆率受限的驱动器，可最大限度地减少 EMI 并降低因电缆端接不当引起的信号反射，从而实现高达 500kbps 的无差错数据传输。MAX13085E 非常适合半双工通信，在空载或驱动器禁用且满载时，其电源电流为 1.2mA。该器件的接收器输入阻抗为 1/8 单位负载，允许总线上最多连接 256 个收发器。
商品特性
- +5.0V 工作电压
- RS-485/RS-422 I/O 引脚提供增强型 ESD 保护，达 ±15kV 人体模型
- 真正的失效安全接收器，同时保持与 EIA/TIA-485 标准的兼容性
- DE 和 RE 引脚具备热插拔输入结构
- 增强型压摆率限制有助于实现无差错数据传输
- 低电流关断模式
- 允许总线上最多连接 256 个收发器
- 提供行业标准的 8 引脚 SO 和 PDIP 封装
应用领域
- 公用事业仪表
- 照明系统
- 工业控制
- 电信
- 安全系统
