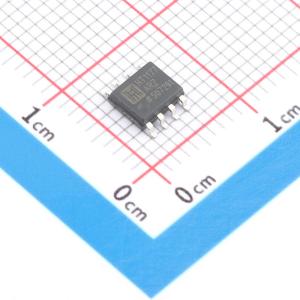

温馨提醒：图片仅供参考，商品以实物为准
HT1177ARZ
36V精密低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列由高精度的单通道、双通道和四通道放大器组成，具有极低的失调电压和漂移、低输入偏置电流、低噪声和低功耗的特点。输出在超过1000pF的容性负载下稳定，无需外部补偿。在30V电压下，每个放大器的电源电流小于500μA。内部500Ω串联电阻保护输入，允许输入信号电平超出任一电源电压几伏而不会发生相位反转。单通道和双通道放大器采用小型8引脚表面贴装MSHT和8引脚窄体SOIC封装，四通道放大器采用TSSHT和14引脚窄体SOIC封装。此外，MSHT和TSSHT封装的性能与SOIC封装相同，MSHT和TSSHT仅提供卷带包装。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1177ARZ
- 商品编号
- C50338894
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 15uV | |
| 输入失调电压温漂(Vos TC) | 700nV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1nA | |
| 噪声密度(eN) | 7.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 126dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 双电源(Vee~Vcc) | -15V~-2.5V；2.5V~15V |
商品概述
HTx177系列由高精度的单通道、双通道和四通道放大器组成，具有极低的失调电压和漂移、低输入偏置电流、低噪声和低功耗等特性。在无需外部补偿的情况下，输出对于超过1000 pF的容性负载保持稳定。在30 V电源电压下，每个放大器的电源电流小于500 μA。内部500 Ω的串联电阻可保护输入，允许输入信号电平超出任一电源电压数伏而不会发生相位反转。与以往具有极低失调电压的高压放大器不同，HT1177（单通道）和HT2177（双通道）放大器采用小型8引脚表面贴装MSHT和8引脚窄体SOIC封装。HT4177（四通道）采用TSSHT和14引脚窄体SOIC封装。此外，MSHT和TSSHT封装的指定性能与SOIC封装相同。MSHT和TSSHT仅提供卷带包装。
商品特性
- 低失调电压：最大10 μV
- 极低失调电压漂移：最大0.7 μV/°C
- 低输入偏置电流：最大2 nA
- 低噪声：典型值8 nV/√Hz
- 共模抑制比（CMRR）、电源抑制比（PSRR）和开环电压增益（AVO）：最小>120 dB
- 低电源电流：每个放大器400 μA
- 双电源工作：±2.5 V至±15 V
- 单位增益稳定
- 无相位反转
- 输入内部保护，可承受超出电源电压的信号
应用领域
- 无线基站控制电路
- 光网络控制电路
- 仪器仪表
- 传感器与控制
- 热电偶
- 电阻式热探测器（RTD）
- 应变电桥
- 分流电流测量
- 精密滤波器
