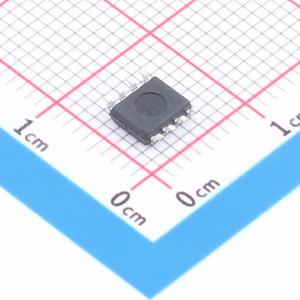

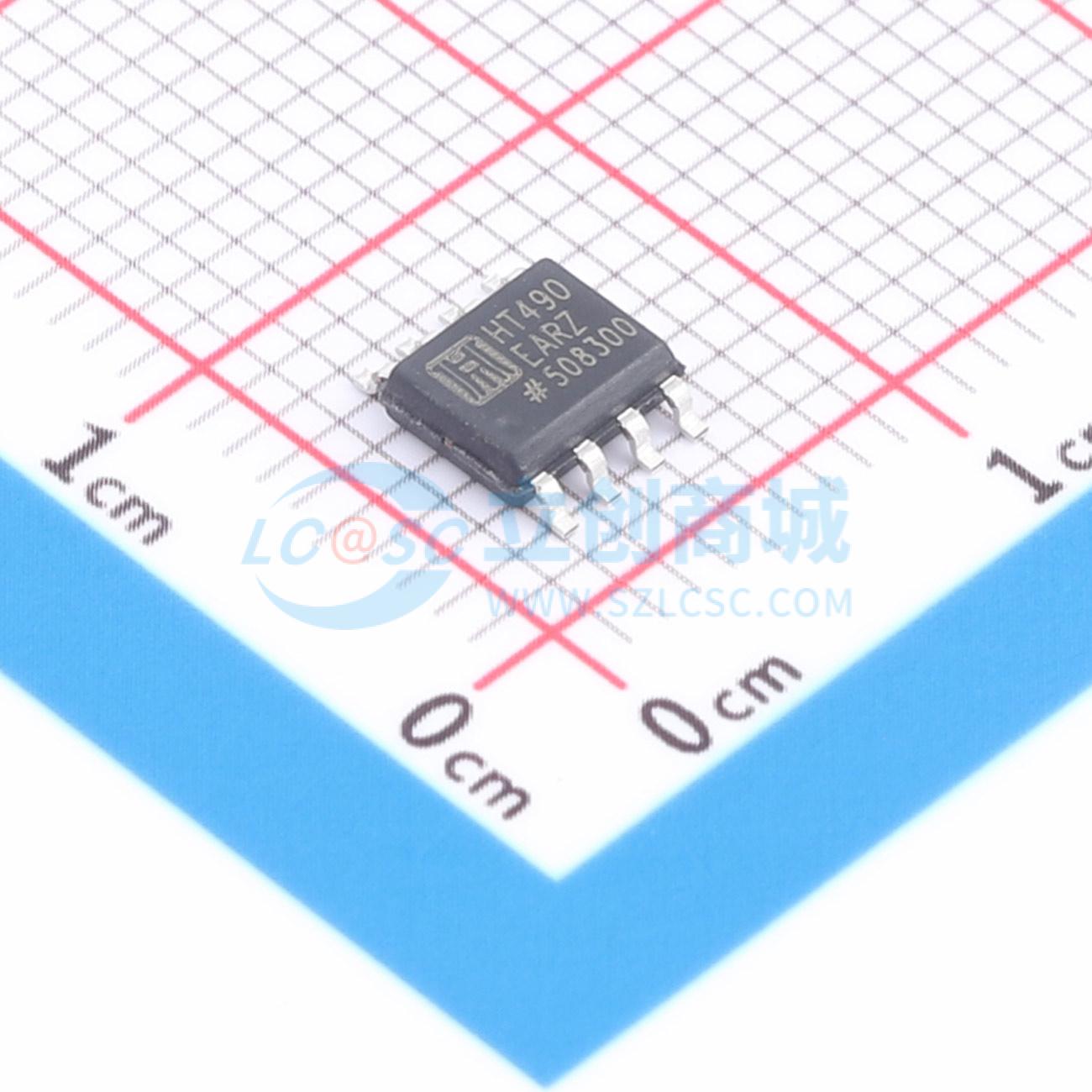

温馨提醒：图片仅供参考，商品以实物为准
HT490EARZ
低功耗、压摆率限制型RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于RS-485和RS-422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。部分产品具有降低的压摆率驱动器，可最大程度减少电磁干扰，并减少因电缆端接不当引起的反射，从而实现高达250kbps的无差错数据传输。其他产品的驱动器压摆率不受限制，可实现高达2.5Mbps的传输
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT490EARZ
- 商品编号
- C50338895
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热关断保护；过流保护 |
商品概述
HT481、HT483、HT485、HT487至HT491以及HT1487是用于RS-485和RS-422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。HT483、HT487、HT488和HT489具有压摆率受限的驱动器，可最大限度地减少电磁干扰并减少因电缆端接不当引起的反射，从而实现高达250kbps的无差错数据传输。HT481、HT485、HT490、HT491和HT1487的驱动器压摆率不受限制，允许它们传输高达2.5Mbps的数据。这些收发器在驱动器空载或满载但禁用时，消耗的电源电流在120μA至500μA之间。此外，HT481、HT483和HT487具有低电流关断模式，在此模式下仅消耗0.1μA。所有器件均采用单5V电源供电。驱动器具有短路电流限制，并通过热关断电路进行过耗散保护，该电路将驱动器输出置于高阻态。接收器输入端具有失效安全特性，可在输入开路时保证逻辑高电平输出。HT487和HT1487具有四分之一单位负载的接收器输入阻抗，允许总线上最多连接128个HT487/HT1487收发器。HT488至HT491可实现全双工通信，而HT481、HT483、HT485、HT487和HT1487则设计用于半双工应用。
应用领域
- 低功耗 RS-485 收发器
- 低功耗 RS-422 收发器
- 电平转换器
- 用于电磁干扰敏感应用的收发器
- 工业控制局域网
