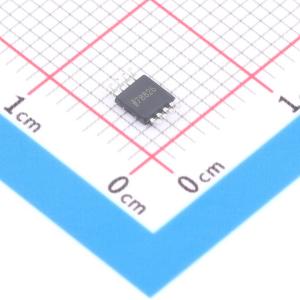

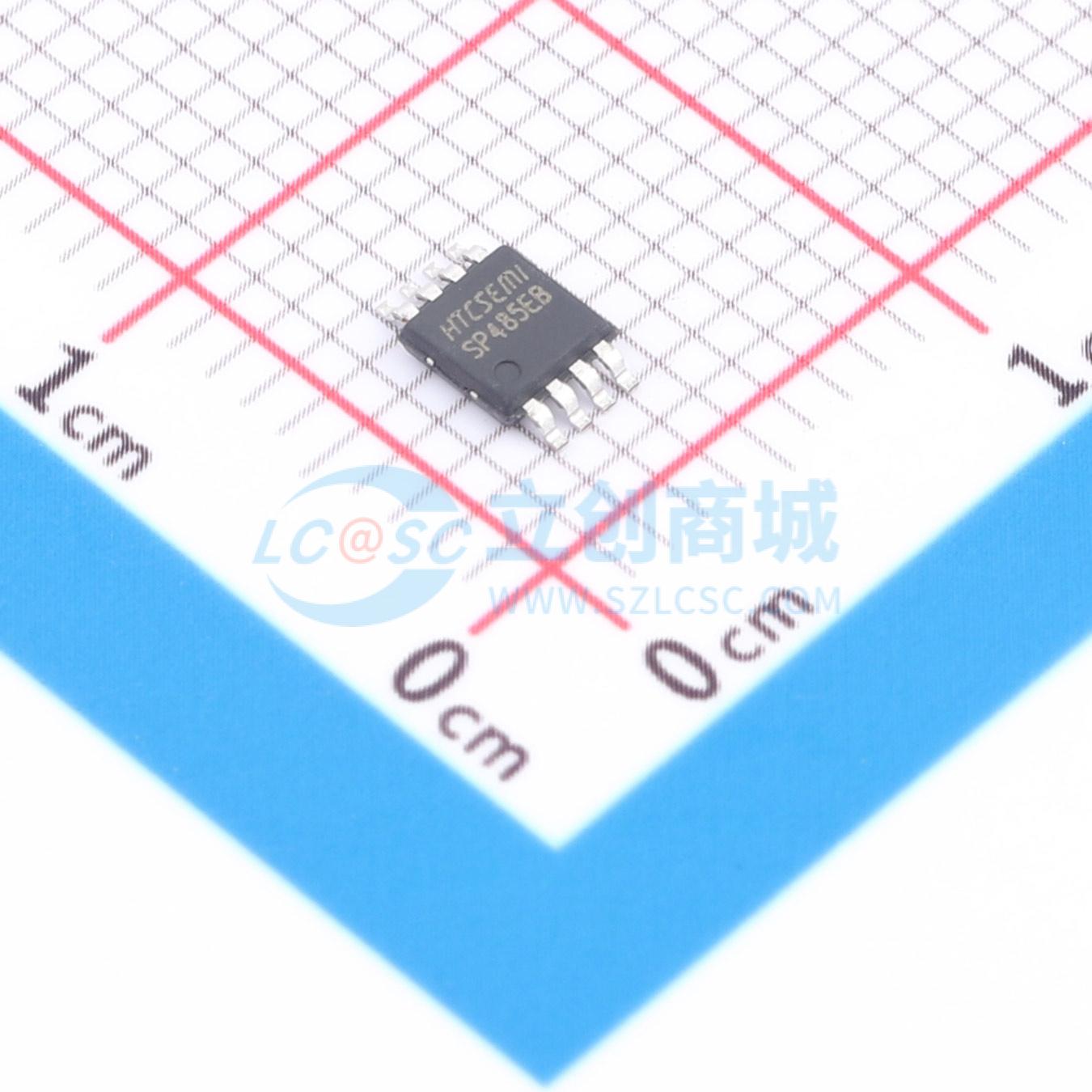

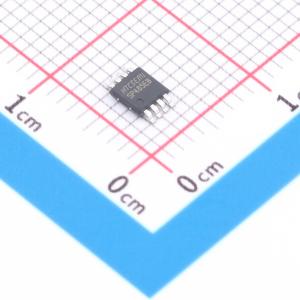

SP485EBRMZ
增强型低功耗半双工RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 半双工收发器，满足RS-485和RS-422串行协议规范，具有增强的ESD性能。ESD耐受性在人体模型和IEC1000-4-2空气放电方法下均提高到超过±15kV。与HTC的SP481和SP485设备以及流行的行业标准引脚兼容。采用BiCMOS设计，可在不牺牲性能的情况下实现低功耗运行。在负载下，满足RS-485和RS-422协议高达2.5Mbps的要求。SP481E配备低功耗关机模式。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- SP485EBRMZ
- 商品编号
- C50338892
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0565克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
SP481E和SP485E是满足RS-485和RS-422串行协议规范、具有增强型ESD性能的半双工收发器系列。这些器件的ESD耐受能力已提升至超过±15KV，适用于人体模型和IEC1000-4-2空气放电法。这些器件与HTC的SP481、SP485器件以及流行的行业标准产品引脚兼容。与原版本一样，SP481E和SP485E采用HTC的BiCMOS设计，可在不牺牲性能的情况下实现低功耗运行。SP481E和SP485E在负载条件下满足高达2.5Mbps的RS-485和RS-422协议要求。SP481E配备了低功耗关断模式。
