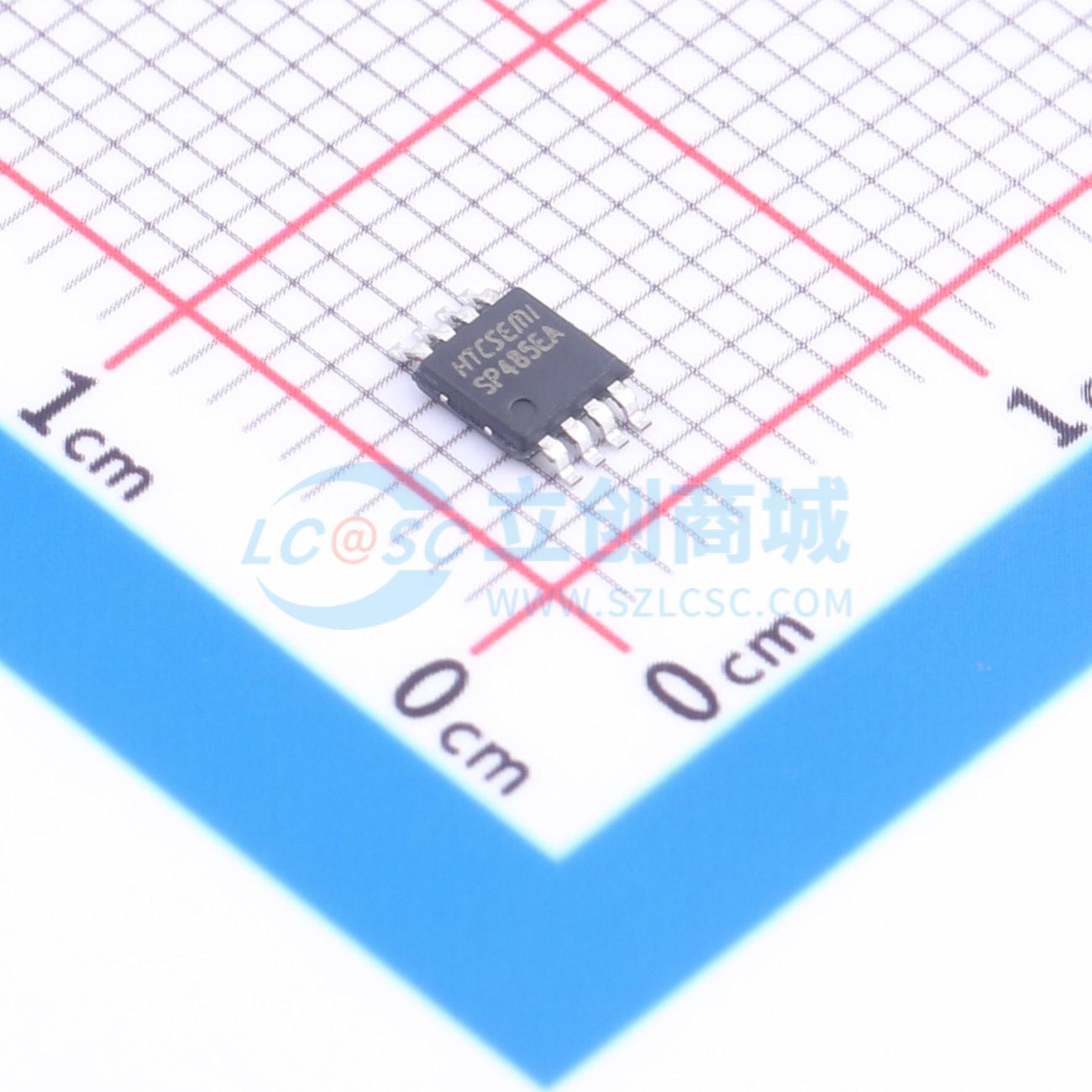

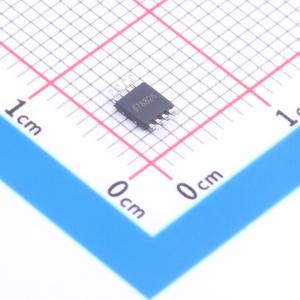

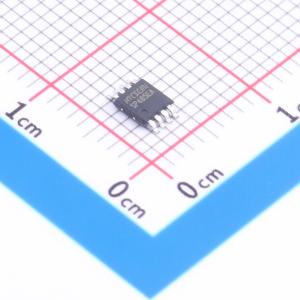

SP485EARMZ

SP481E和SP485E是符合RS-485和RS-422串行协议规范、具有增强型ESD性能的半双工收发器系列。这些器件的ESD耐受能力已提升至超过±15KV（人体模型和IEC1000-4-2空气放电法）。它们与HTC的SP481、SP485器件以及流行的行业标准产品引脚兼容。与原始版本一样，SP481E和SP485E采用了HTC的BiCMOS设计，可在不牺牲性能的前提下实现低功耗运行。SP481E和SP485E在负载条件下满足高达10Mbps的RS-485和RS-422协议要求。SP481E配备了低功耗关断模式。该系列器件是采用Sipex专有BiCMOS工艺制造的半双工差分收发器，其功耗仅为旧式双极型设计的一小部分。RS-485标准是多点应用和长距离接口的理想选择，允许最多32个驱动器和32个接收器连接到数据总线。由于电缆长度可达4000英尺，RS-485收发器配备了宽共模范围（-7V至+12V）以适应地电位差。由于RS-485是差分接口，数据几乎不受传输线噪声的影响。SP481E和SP485E的驱动器输出是符合RS-485和RS-422标准的差分输出。空载时的典型电压输出摆幅为0V至+5V。在差分输出端承受最坏情况54Ω负载时，驱动器仍能维持大于1.5V的电压电平。SP481E和SP485E的驱动器具有高电平有效的使能控制线。DE（引脚3）为逻辑高电平时将使能差分驱动器输出，为逻辑低电平时将使驱动器输出进入高阻态。SP481E和SP485E的发射器工作速率至少可达10Mbps。
