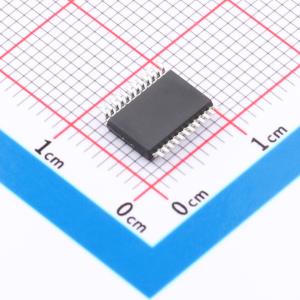

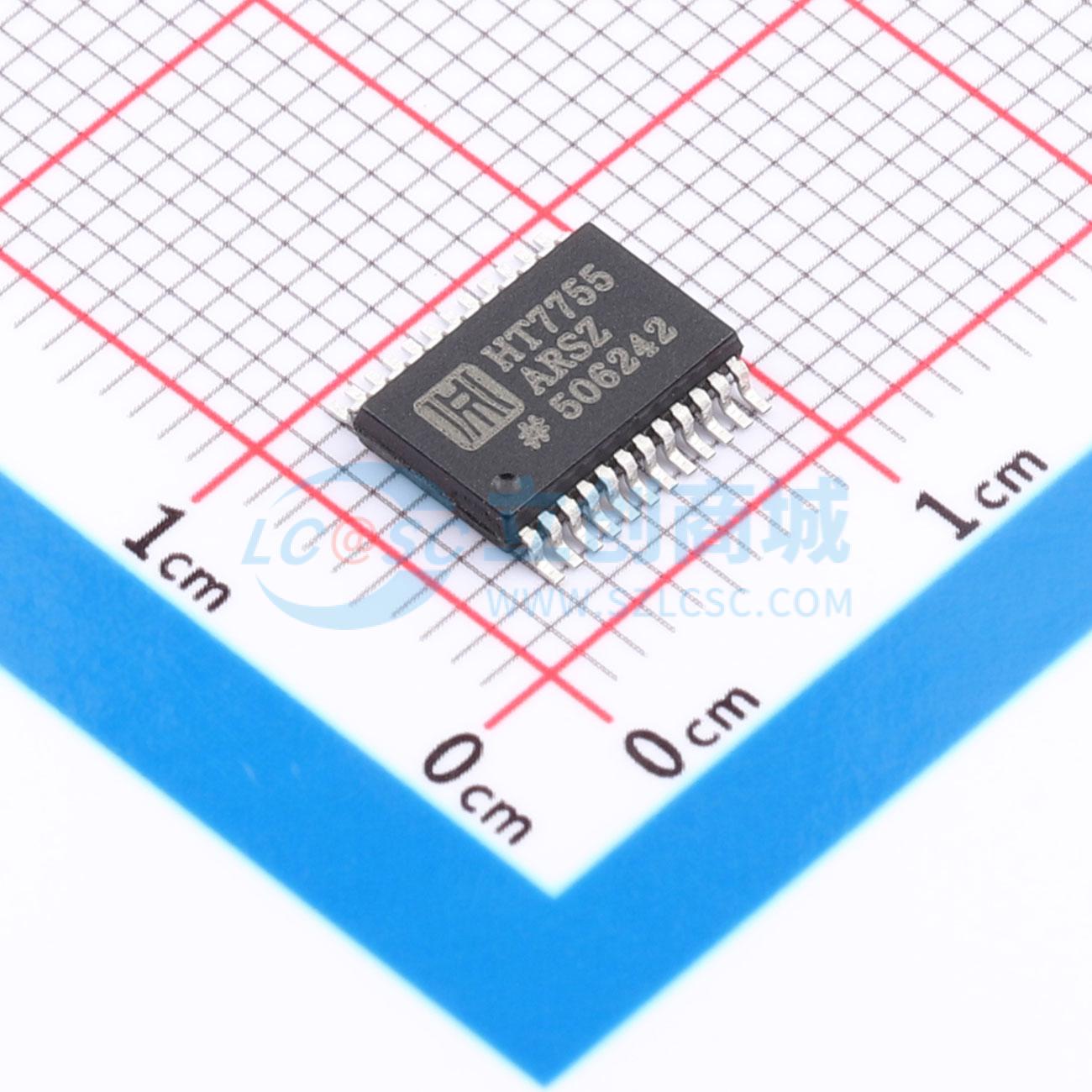

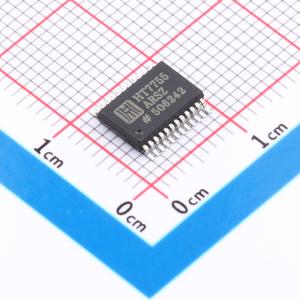

HT7755ARSZ
带脉冲输出的电能计量集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高精度电能测量IC，其规格超越了IEC1036标准规定的精度要求。仅在ADC和参考电路中使用模拟电路，所有其他信号处理（如乘法和滤波）均在数字域中进行。这种方法在极端环境条件和长时间内提供了卓越的稳定性和准确性。在低频输出F1和F2上提供平均有功功率信息，这些逻辑输出可直接驱动机电计数器或与MCU接口
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7755ARSZ
- 商品编号
- C50338838
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.1% | |
| 工作电压 | 4.75V~5.25V | |
| 动态范围 | 500:1 | |
| 接口类型 | - | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 30ppm/℃ | |
| 时钟频率(fc) | 3.58MHz | |
| 带宽 | 14kHz | |
| 功能特性 | 可编程增益；内置基准源；脉冲输出 | |
| 功耗(Pd) | 450mW |
商品概述
HT7755是一款高精度电能计量集成电路，其规格超越了IEC1036标准中规定的精度要求。该器件仅将模拟电路用于模数转换器和基准电压源电路，所有其他信号处理（例如乘法和滤波）均在数字域中完成。这种方法确保了在极端环境条件和长时间运行下具有卓越的稳定性和精度。HT7755通过低频输出F1和F2提供平均有功功率信息，这些逻辑输出可直接驱动机电计数器或与微控制器接口。CF逻辑输出提供瞬时有功功率信息，该输出旨在用于校准目的或与微控制器接口。HT7755在AVDD电源引脚上包含电源监控电路，在AVDD电源电压达到4V之前，HT7755将保持复位状态；如果电源电压降至4V以下，HT7755也将复位，并且F1、F2和CF引脚不会发出脉冲。内部相位匹配电路确保无论通道1中的高通滤波器开启或关闭，电压和电流通道均保持相位匹配。内部空载阈值确保HT7755在无负载时不会产生任何潜动。
商品特性
- 高精度，超越50 Hz/60 Hz IEC 687/IEC 1036标准
- 在500:1的动态范围内误差小于0.1%
- 通过频率输出F1和F2提供有功功率
- 高频输出CF用于校准并提供瞬时有功功率
- 同步的CF和F1/F2输出
- 逻辑输出REVP提供有关有功功率符号的信息
- 可直接驱动机电计数器和两相步进电机（F1和F2）
- 电流通道中的可编程增益放大器便于使用小型分流器和取样电阻
- 专有的模数转换器和数字信号处理器确保在环境条件和时间的大幅变化下仍保持高精度
- 片上电源监控
- 片上潜动保护（空载阈值）
- 片上基准电压源2.5V ±8%（典型值30 ppm/°C），支持外部过驱动
- 单5V电源供电，低功耗（典型值15 mW）
- 低成本CMOS工艺
- SSOP−24封装
