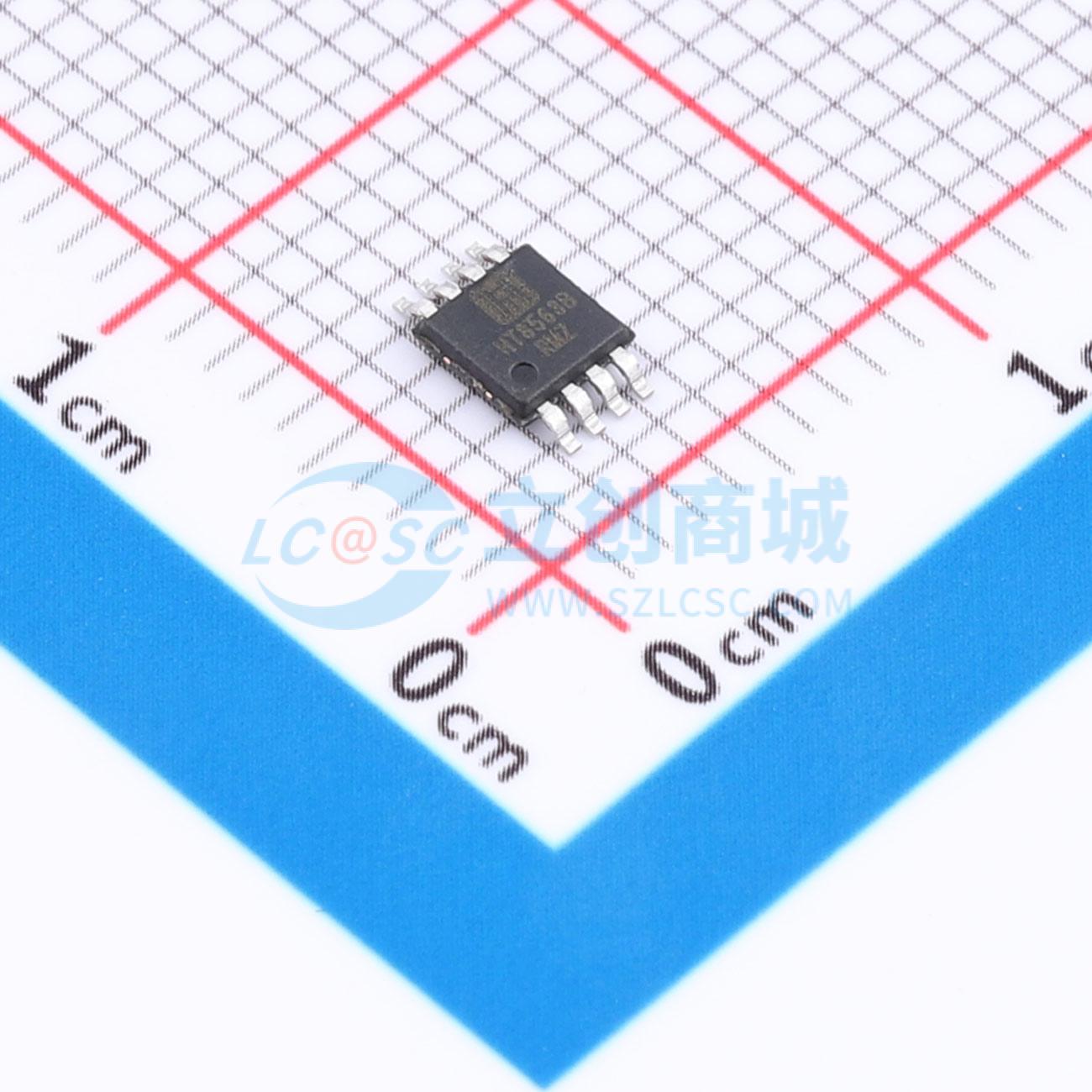

温馨提醒：图片仅供参考，商品以实物为准

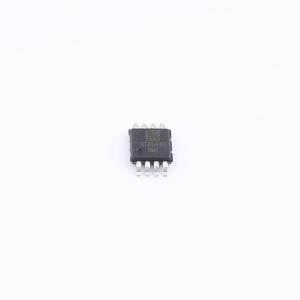

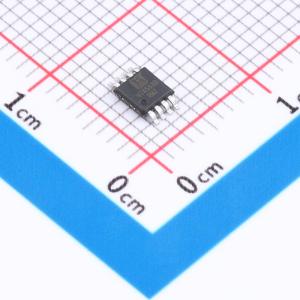

HT8563BRMZ
CMOS实时时钟/日历
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款针对低功耗进行优化的CMOS实时时钟/日历。还提供可编程时钟输出、中断输出和低电压检测器。所有地址和数据通过两线双向I²C总线进行串行传输，最大总线速度为400 kbits/s。内置字地址寄存器在每次写入或读取数据字节后会自动递增。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8563BRMZ
- 商品编号
- C50338839
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 告警功能；电池低压检测；可编程时钟输出 |
商品概述
HT8563B是一款专为低功耗优化的CMOS实时时钟/日历芯片。它提供可编程时钟输出、中断输出和电压过低检测功能。所有地址和数据均通过两线双向I2C总线串行传输，最高总线速度为400 kbits/s。内置的字地址寄存器在每次写入或读取数据字节后会自动递增。
商品特性
- 基于32.768 kHz石英晶体提供年、月、日、星期、时、分和秒计时，并包含世纪标志位
- 宽工作电源电压范围：1.0 V 至 5.5 V
- 低备用电流：典型值0.25 μA，条件为VDD = 3.0 V且Tamb = 25℃
- 400 kHz两线I2C总线接口（VDD = 1.8 V 至 5.5 V时）
- 为外围设备提供可编程时钟输出：32.768 kHz、1024 Hz、32 Hz 和 1 Hz
- 闹钟和定时器功能
- 电压过低检测器
- 集成振荡器电容
- 内部上电复位
- I2C总线从机地址：读操作A3H；写操作A2H
- 开漏中断引脚
应用领域
- 移动电话
- 便携式仪器
- 传真机
- 电池供电产品
