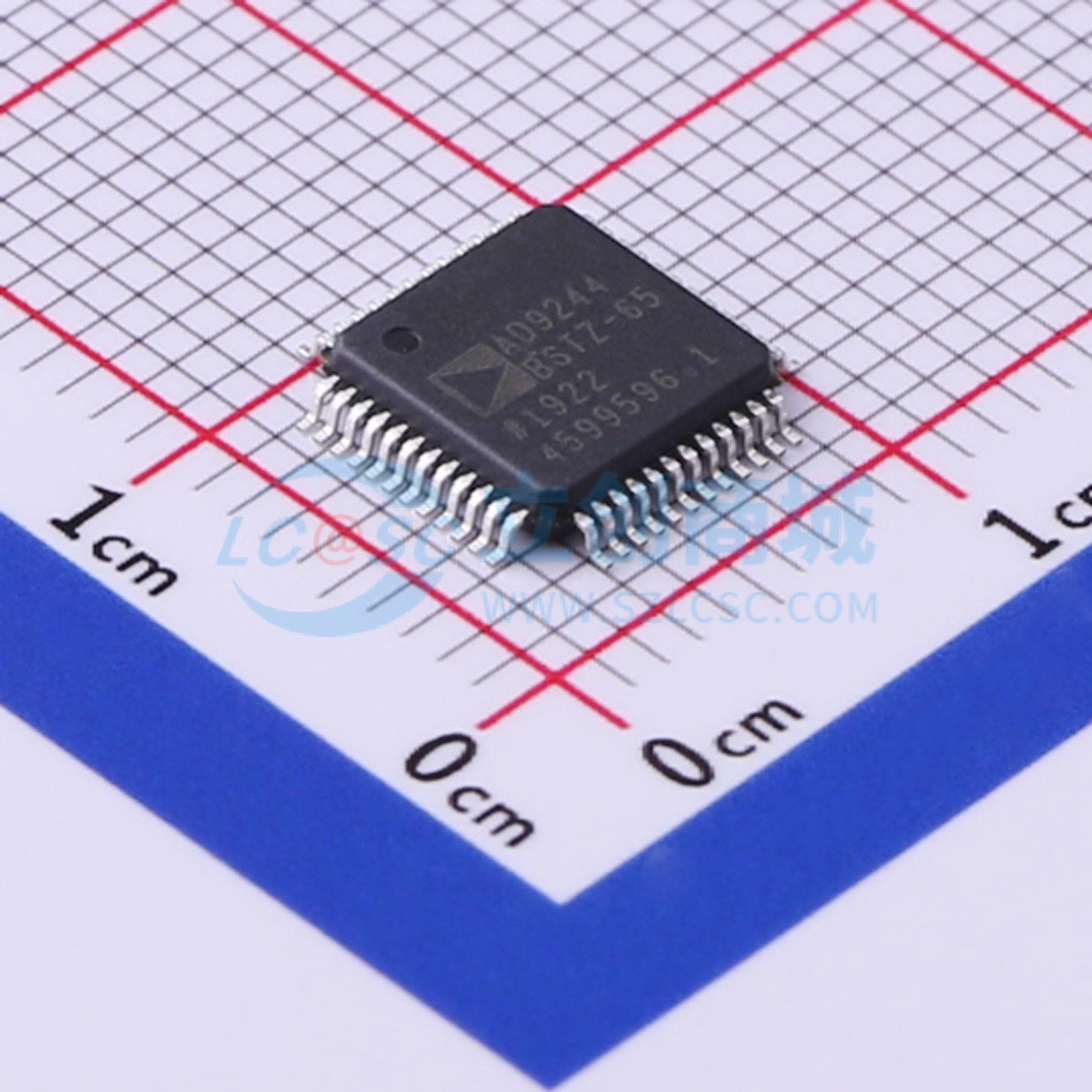

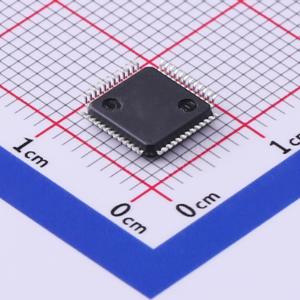

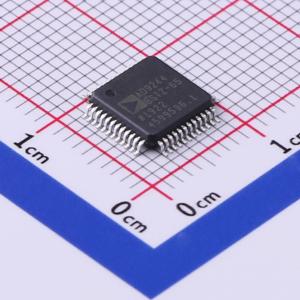

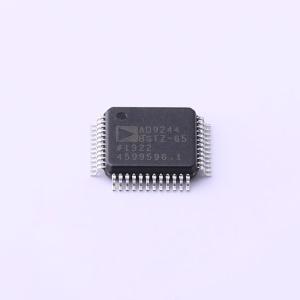

温馨提醒：图片仅供参考，商品以实物为准
AD9244BSTZ-65
14位，40 MSPS/65 MSPS 模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位、40/65 MSPS IF采样模数转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9244BSTZ-65
- 商品编号
- C514278
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 65MHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.7LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 73dB | |
| 时钟频率(fc) | 65MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| 全量程范围(FSR) | 2V |
商品概述
AD9244是一款单片式、单5 V电源、14位、40 MSPS/65 MSPS的模数转换器（ADC），片上集成高性能采样保持放大器（SHA）和电压基准。 AD9244采用多级差分流水线架构，并带有输出误差校正逻辑，可在40 MSPS/65 MSPS数据速率下实现14位精度，且保证在整个工作温度范围内无漏码。 AD9244内置可编程电压基准，也可使用外部基准，以满足应用的直流精度和温度漂移要求。 差分或单端时钟输入控制所有内部转换周期。数字输出数据可以是自然二进制或二进制补码格式。超量程（OTR）信号指示溢出状态，可与最高有效位一起用于判断低溢出或高溢出。
商品特性
- 14位、40 MSPS/65 MSPS ADC
- 低功耗：65 MSPS时为550 mW，40 MSPS时为300 mW
- 片上基准和采样保持
- 750 MHz模拟输入带宽
- 65 MSPS时，至奈奎斯特频率的信噪比（SNR）> 73 dBc
- 65 MSPS时，至奈奎斯特频率的无杂散动态范围（SFDR）> 86 dBc
- 差分非线性误差 = ±0.7 LSB
- 保证在全温度范围内无漏码
- 1 V至2 V峰 - 峰差分满量程模拟输入范围
- 单5 V模拟电源，3.3 V/5 V驱动电源
- 超量程指示
- 自然二进制或二进制补码输出数据
- 时钟占空比稳定器
- 输出使能功能
- 48引脚LQFP封装
应用领域
- 通信子系统（微蜂窝、微微蜂窝）
- 医疗和高端成像设备
- 测试与测量设备
