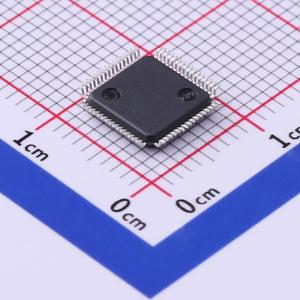

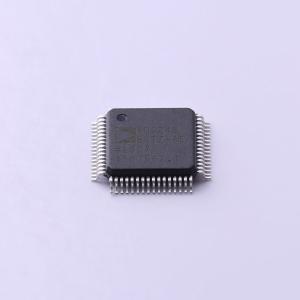

温馨提醒：图片仅供参考，商品以实物为准
AD9248BSTZ-65
双核、14位、20/40/65 MSPS、3 V模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双路、3V、14位、20 MSPS/40 MSPS/65 MSPS模数转换器 (ADC)。它具有双高性能采样保持放大器 (SHA) 和集成电压基准。采用多级差分流水线架构和输出误差校正逻辑，可在高达65 MSPS的数据速率和整个工作温度范围内提供14位精度，并保证无漏码。宽带宽差分SHA允许用户选择各种输入范围和偏移，包括单端应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9248BSTZ-65
- 商品编号
- C514280
- 商品封装
- LQFP-64(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 65MHz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.65LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 71.6dB | |
| 时钟频率(fc) | 65MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 12ppm/℃ | |
| 静态电流 | 200mA |
商品概述
AD9248是一款双路、3 V、14位、20 MSPS/40 MSPS/65 MSPS的模数转换器（ADC）。它具备双路高性能采样保持放大器（SHA）和一个集成式电压基准。AD9248采用多级差分流水线架构，并带有输出误差校正逻辑，可提供14位精度，并保证在高达65 MSPS的数据速率下，整个工作温度范围内无漏码。宽带宽差分SHA支持多种用户可选的输入范围和偏移，包括单端应用。它适用于各种应用，包括在连续通道中切换满量程电压电平的复用系统，以及对远超奈奎斯特速率的频率输入进行采样。
双路单端时钟输入用于控制所有内部转换周期。设有占空比稳定器，可补偿时钟占空比的大幅变化，使转换器保持出色性能。数字输出数据以直二进制或二进制补码格式呈现。超范围信号表示溢出状态，可与最高有效位配合使用，以确定是低溢出还是高溢出。
AD9248采用先进的CMOS工艺制造，提供无铅、节省空间的64引脚LQFP或LFCSP封装，工作温度范围为工业级的 -40°C至 +85°C。
商品特性
- 集成双路14位ADC
- 单3 V电源供电（2.7 V至3.6 V）
- 信噪比（SNR） = 71.6 dB（至奈奎斯特频率，AD9248 - 65）
- 无杂散动态范围（SFDR） = 80.5 dBc（至奈奎斯特频率，AD9248 - 65）
- 低功耗：65 MSPS时每通道300 mW
- 差分输入，3 dB带宽为500 MHz
- 出色的串扰抑制能力 > ±5 dB
- 灵活的模拟输入：1 V p - p至2 V p - p范围
- 偏移二进制或二进制补码数据格式
- 时钟占空比稳定器
- 输出数据复用选项
应用领域
- 超声设备
- 直接转换或中频采样接收器（WB - CDMA、CDMA2000、WiMAX）
- 电池供电仪器
- 手持式示波表
- 低成本数字示波器
