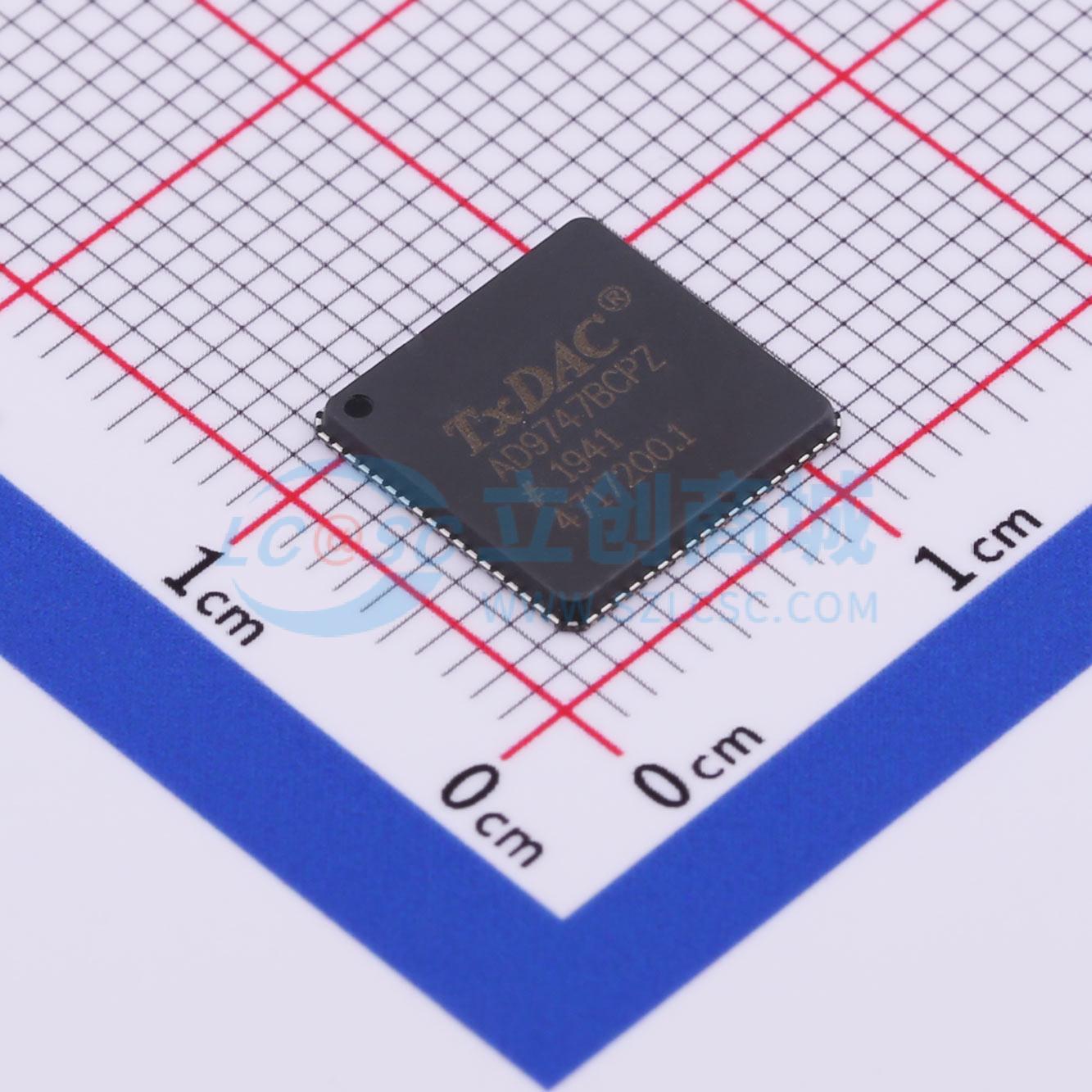

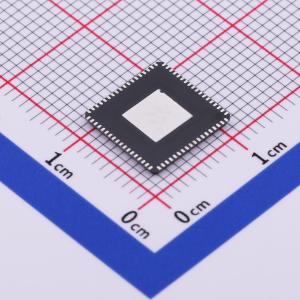

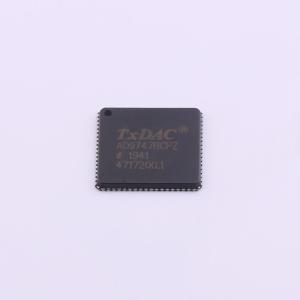

AD9747BCPZRL

双通道、16-Bit、250 MSPS数模转换器(DAC)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是引脚兼容、高动态范围的双数模转换器（DAC），分辨率为10、12、14、16位，采样率高达250 MSPS。该器件包括用于直接转换发射应用的特定功能，包括增益和失调补偿，并且可以与模拟正交调制器无缝接口。一种专有的动态输出架构，通过将能量从基频转移到镜像频率，即使在奈奎斯特频率以上也能合成模拟输出。一个串行外设接口（SPI）端口提供完全可编程性。此外，还为那些没有控制器的应用提供了一些引脚可编程功能。
品牌名称: ADI(亚德诺)
商品型号: AD9747BCPZRL
商品编号: C514297
商品封装: LFCSP-72(10x10)
包装方式: 编带
商品毛重: 0.353克(g)

商品参数

商品概述

AD9743/AD9745/AD9746/AD9747是引脚兼容的高动态范围双数模转换器（DAC），分辨率为10位/12位/14位/16位，采样率高达250 MSPS。这些器件具备适用于直接转换发射应用的特定特性，包括增益和失调补偿，并且能与ADL5370等模拟正交调制器无缝接口。一种专有的动态输出架构通过将能量从基频转移到镜像频率，即使在奈奎斯特频率以上也能合成模拟输出。一个串行外设接口（SPI）端口提供完全可编程性。此外，还为无控制器的应用提供了一些引脚可编程特性。

商品特性

高动态范围双数模转换器（DAC）
低噪声和互调失真
在61.44 MHz中频（IF）下，单载波W-CDMA邻道泄漏比（ACLR）为80 dBc
创新的开关输出级允许在奈奎斯特频率之外提供可用输出
具有双端口或可选交错单端口操作的LVCMOS输入
差分模拟电流输出的满量程可在8.6 mA至31.7 mA之间编程
具有源/灌能力的辅助10位电流DAC，用于外部失调归零
内部1.2 V精密参考电压源
采用1.8 V和3.3 V电源供电
功耗315 mW
小尺寸、符合RoHS标准的72引脚LFCSP封装

应用领域

无线基础设施W-CDMA、CDMA2000、TD-SCDMA、WiMAX
宽带通信：本地多点分配业务（LMDS）/多点多信道分配业务（MMDS）、点对点通信
仪器仪表射频（RF）信号发生器、任意波形发生器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	SPI
	工作电压	1.8V~3.3V
	输出类型	-

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	250MHz
