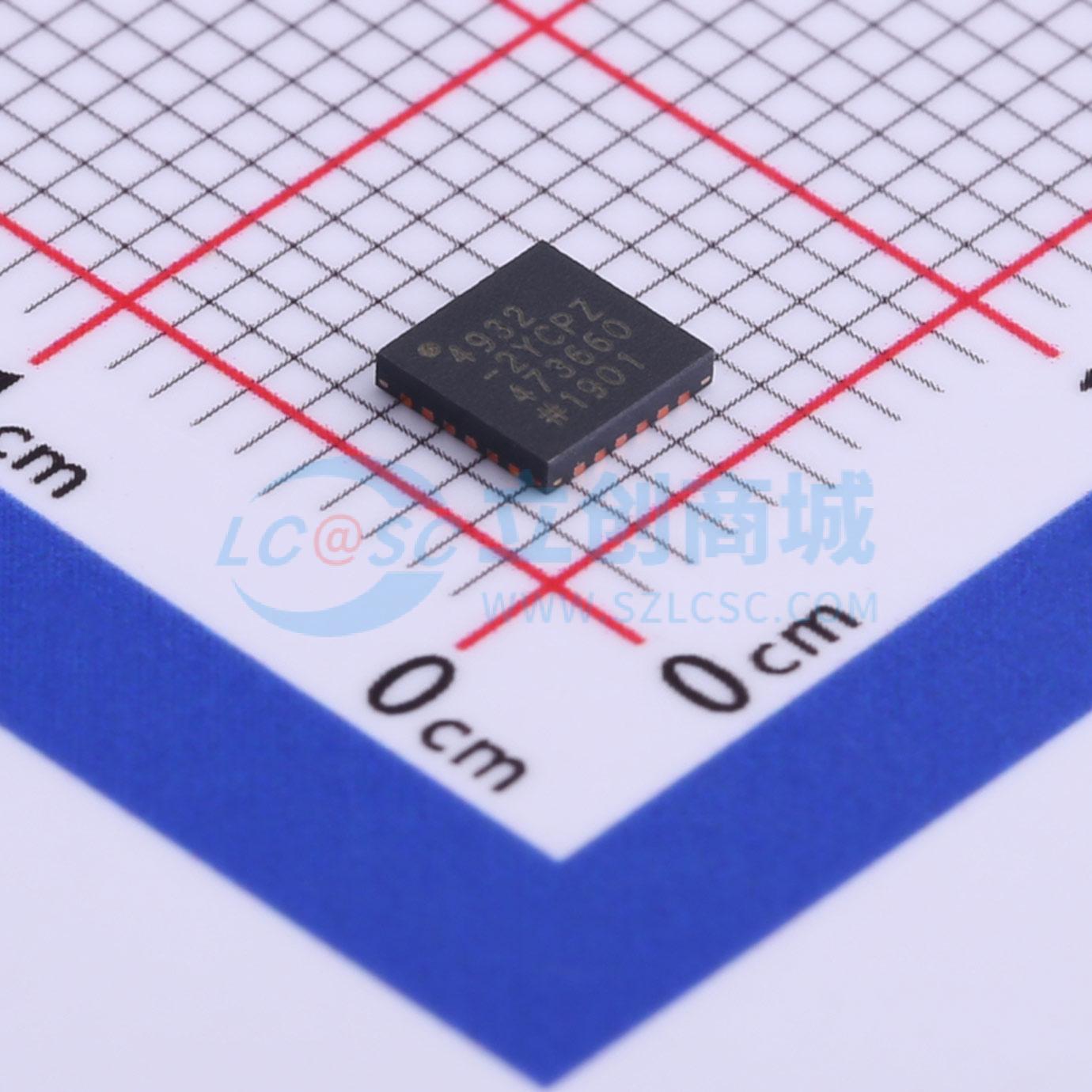

温馨提醒：图片仅供参考，商品以实物为准
ADA4932-2YCPZ-R7
低功耗差分ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADA4932 - 1/ADA4932 - 2是下一代AD8132，具有更高的性能、更低的噪声和功耗。作为单端转差分或差分转差分放大器，它们是驱动高性能ADC的理想选择。输出共模电压可通过内部共模反馈回路由用户进行调节，使ADA4932 - 1/ADA4932 - 2的输出能够匹配ADC的输入
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4932-2YCPZ-R7
- 商品编号
- C514315
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | -100dB | |
| 输入偏置电流(Ib) | 3.7uA | |
| 输入失调电压(Vos) | 500uV | |
| 增益带宽积(GBP) | 560MHz | |
| 压摆率(SR) | 2800V/us | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 噪声密度(eN) | 3.6nV/√Hz@1MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 53mA | |
| 输入失调电压温漂(Vos TC) | 5.3uV/℃ | |
| 输入失调电流(Ios) | 0.025uA | |
| 静态电流(Iq) | 9.6mA | |
| 工作温度 | -40℃~+105℃ | |
| 输出类型 | 差分 | |
| 单电源 | 3V~5V | |
| 双电源(Vee ~ Vcc) | -5V~5V | |
| 电源纹波抑制比(PSRR) | 96dB | |
| 稳定时间 | 9ns |
商品概述
ADA4932-1/ADA4932-2是下一代AD8132，具有更高的性能、更低的噪声和功耗。作为单端转差分或差分转差分放大器，它们是驱动高性能ADC的理想选择。输出共模电压可通过内部共模反馈环路由用户调节，使ADA4932-1/ADA4932-2的输出与ADC的输入相匹配。内部反馈环路还能提供出色的输出平衡，并抑制偶次谐波失真产物。 借助ADA4932-1/ADA4932-2，通过一个简单的外部四电阻反馈网络即可轻松实现差分增益配置，该网络决定了放大器的闭环增益。 ADA4932-1/ADA4932-2采用专有的硅锗（SiGe）互补双极工艺制造，使其能够在低功耗下实现低失真和低噪声。 ADA4932-1/ADA4932-2的低失调和出色的动态性能使其非常适合各种数据采集和信号处理应用。 ADA4932-1采用16引脚LFCSP封装，ADA4932-2采用24引脚LFCSP封装。引脚排列经过优化，便于印刷电路板（PCB）布局并最大限度地减少失真。ADA4932-1/ADA4932-2的工作温度范围为-40℃至+105℃；两者的电源电压范围为+3 V至±5 V。
商品特性
- 低功耗下的高性能
- 高速 -3 dB带宽为560 MHz，在300 MHz时增益平坦度为0.1 dB
- 压摆率：2800 V/μs（25%至75%）
- 快速0.7%建立时间为9 ns
- 低功耗：每个放大器9.6 mA
- 低谐波失真：10 MHz时无杂散动态范围（SFDR）为100 dB，20 MHz时为90 dB
- 低输入电压噪声：3.6 nV/√Hz
- 典型输入失调电压为±0.5 mV
- 外部可调增益
- 可用于小于1的增益
- 差分转差分或单端转差分操作
- 可调输出共模电压
- 输入共模范围下移VBE
- 宽电源范围：+3 V至±5 V
- 提供16引脚和24引脚LFCSP封装
应用领域
- ADC驱动器
- 单端转差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线路驱动器
