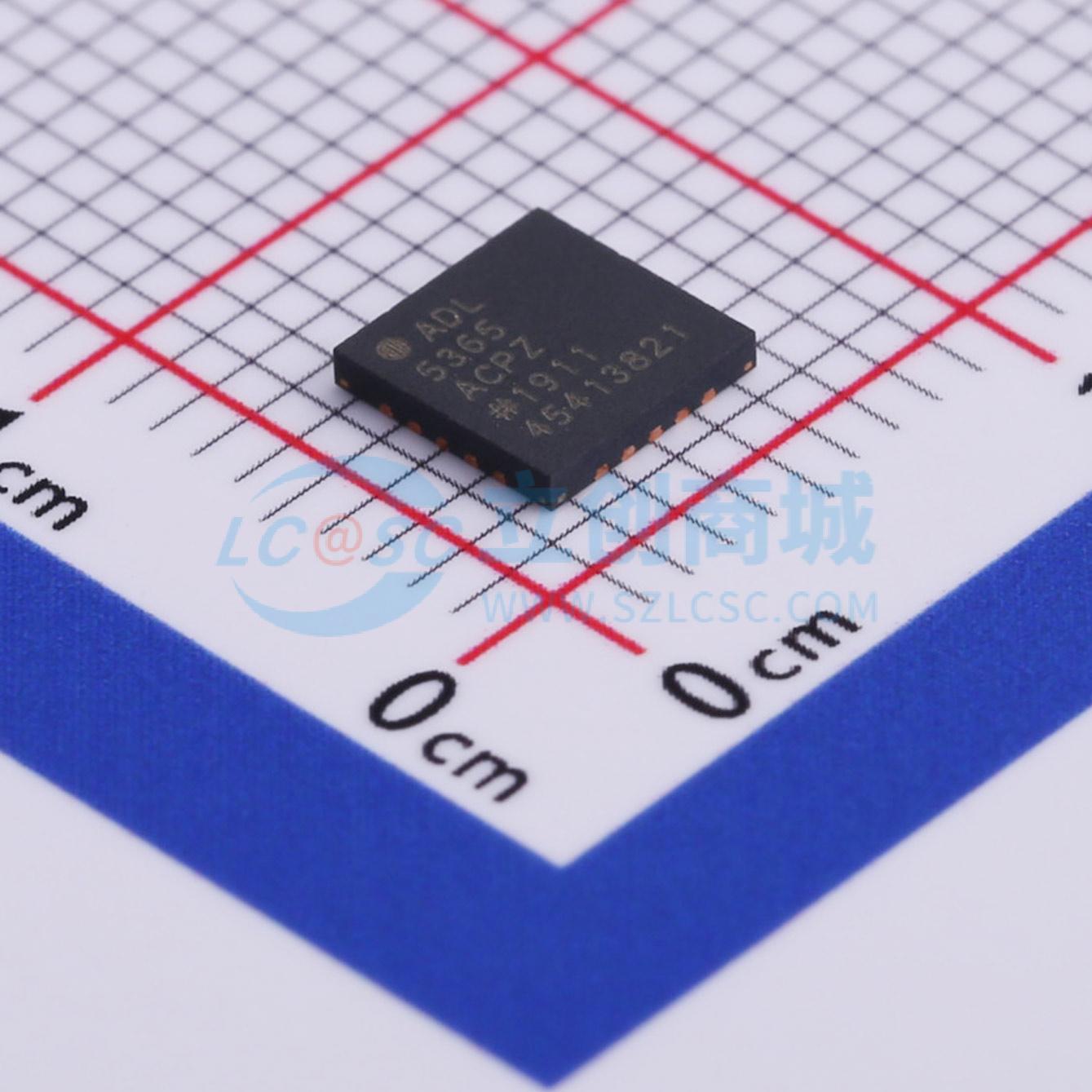

ADL5365ACPZ-R7

ADL5365采用高度线性、双平衡无源混频器内核，并集成了射频（RF）和本振（LO）平衡电路，支持单端工作。ADL5365内置一个射频巴伦，在1200 MHz至2500 MHz的射频输入频率范围内可实现最佳性能。对于1700 MHz至2500 MHz的射频频率，采用低端本振注入；对于1200 MHz至1700 MHz的频率，则采用高端注入。这种平衡无源混频器结构可实现良好的本振至射频泄漏性能，典型值优于 -30 dBm，且具有出色的互调性能。平衡混频器内核还具备极高的输入线性度，使该器件可用于要求苛刻的蜂窝应用，在这些应用中，带内阻塞信号可能会导致动态性能下降。 ADL5365提供两条可切换的本振路径，可用于测试驱动开发（TDD）应用，在这些应用中，需要在两个本地振荡器之间快速切换。可使用一个电阻器外部设置本振电流，以根据所需的性能水平将直流电流降至最低。对于低电压应用，ADL5365能够在低至3.3 V的电压下工作，同时大幅降低电流。在低电压工作模式下，还提供一个额外的逻辑引脚，可在需要时使电路进入掉电模式（<200 μA）。 ADL5365采用高性能BiCMOS集成电路工艺制造。该器件采用5 mm×5 mm、20引脚的LFCSP封装，工作温度范围为 -40℃至 +85℃。此外，还提供评估板。

• 射频频率范围：1200 MHz至2500 MHz
• 中频频率范围：直流至450 MHz
• 功率转换损耗：7.3 dB
• 单边带噪声系数：8.3 dB
• 存在5 dBm阻塞信号时的单边带噪声系数：18.5 dB
• 输入三阶交调截点（IP3）：36 dBm
• 典型本振驱动功率：0 dBm
• 单端、50 Ω射频和本振输入端口
• 高隔离度单刀双掷（SPDT）本振输入开关
• 单电源供电：3.3 V至5 V
• 带有外露焊盘的5 mm×5 mm、20引脚LFCSP封装
• 人体模型（HBM）静电放电（ESD）防护能力：1500 V；场感应充电器件模型（FICDM）静电放电防护能力：500 V

• 蜂窝基站接收器
• 发射监测接收器
• 无线电链路下变频器
