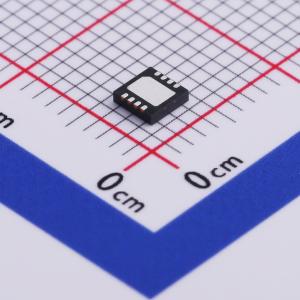

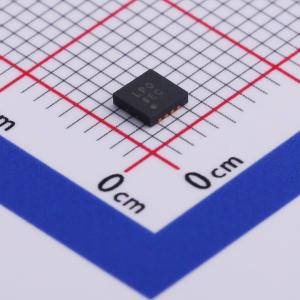

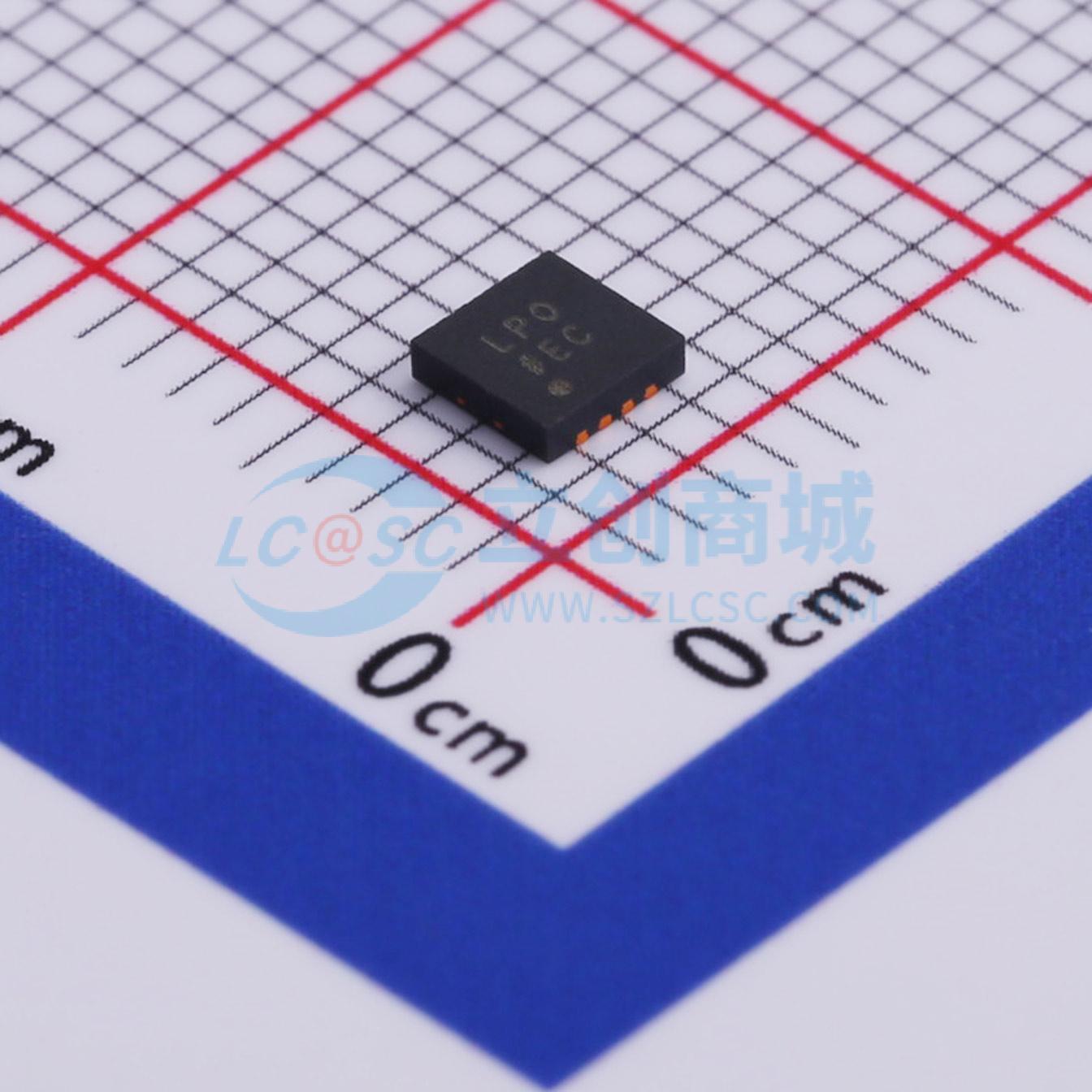

ADM7172ACPZ-3.3-R7

6.5 V、2 A、超低噪声、高 PSRR、快速瞬态响应 CMOS LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM7172是一款CMOS低压差线性稳压器（LDO），工作电压范围为2.3 V至6.5 V，可提供高达2 A的输出电流。这款高输出电流LDO非常适合为工作在6 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应
品牌名称: ADI(亚德诺)
商品型号: ADM7172ACPZ-3.3-R7
商品编号: C514342
商品封装: LFCSP-8(3x3)
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

ADM7172是一款CMOS低压差线性稳压器（LDO），工作电压范围为2.3 V至6.5 V，可提供高达2 A的输出电流。这款高输出电流LDO非常适合为工作在6 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具有高电源抑制比和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。对于1 mA至1.5 A的负载阶跃，负载瞬态响应时间通常为1.5 μs。 ADM7172提供17种固定输出电压选项。现货供应的电压包括：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。可特殊订购的其他电压包括：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V和4.6 V。此外，还有一款可调版本，通过外部反馈分压器可实现1.2 V至VIN - VDO的输出电压范围。 ADM7172稳压器的输出噪声为5 μV rms，与输出电压无关。ADM7172采用8引脚、3 mm×3 mm的LFCSP封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装中为需要高达2 A输出电流的应用提供了出色的热性能。

商品特性

输入电压范围：2.3 V至6.5 V
最大负载电流：2 A
低噪声：在100 Hz至100 kHz范围内，输出电压无关，均方根噪声为5 μV
快速瞬态响应：对于1 mA至1.5 A的负载阶跃，响应时间为1.5 μs
在100 kHz时电源抑制比为60 dB
低压差电压：在2 A负载、VOUT = 3 V时为172 mV
初始精度：-0.5%（最小值），+1%（最大值）
线性、负载和温度范围内的精度：±1.5%
无负载时地电流IGND = 0.7 mA
低关断电流：在VIN = 5 V时为0.25 μA
使用4.7 μF小型陶瓷输出电容即可稳定工作
可调及固定输出电压选项：1.2 V至5.0 V
输出电压可调范围：1.2 V至VIN - VDO
精密使能功能
可调软启动功能
8引脚3 mm×3 mm LFCSP封装
受ADIsimPower工具支持

应用领域

对噪声敏感的应用稳压：ADC和DAC电路、精密放大器、PLL/VCO以及时钟IC
通信与基础设施
医疗保健
工业与仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6.5V
	输出电压	3.3V
	输出电流	2A
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	172mV@(2A)

	属性	参数值
	静态电流(Iq)	700uA
	噪声	5uVrms
	特性	带使能；软启动；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
