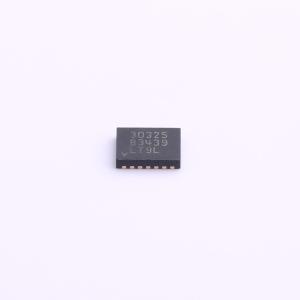

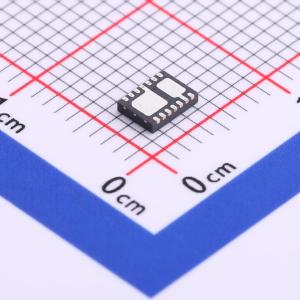

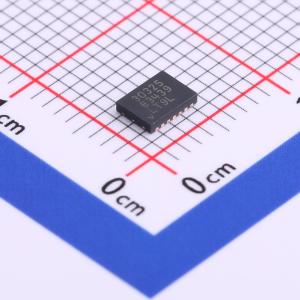

LT3032EDE-5#TRPBF
双路150mA低噪声低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道、150mA、正 / 负、低噪声、低压差线性稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3032EDE-5#TRPBF
- 商品编号
- C514419
- 商品封装
- DFN-14-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 68dB@(120Hz) | |
| 压差 | 270mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极和负极 | |
| 输出通道数 | 2 |
商品概述
±Γ⊙3032是一款双路、低噪声、正负低压差线性稳压器。每个稳压器的输出电流最高可达150mA，典型压差为300mV。每个稳压器的静态电流很低（工作时为30µA，关断时<3µA），且在压差状态下能得到良好控制，使其成为电池供电电路的理想选择。
LT3032的另一个关键特性是低输出噪声。在每个稳压器上添加一个外部10nF旁路电容，可在10Hz至100kHz带宽内将输出噪声降至20µVRMS/30µVRMS。LT3032在最小输出电容为2.2µF时能保持稳定。该稳压器无需像其他稳压器那样添加ESR。
这些稳压器有可调输出型号，输出电压可低至±1.22V参考电压，也有±3.3V、±5V、±12V和±15V的固定电压型号。内部保护电路包括反向输出保护、限流和热保护。
LT3032采用独特的薄型14引脚4mm×3mm×0.75mm DFN封装，每个稳压器都有外露的背面焊盘，可实现最佳散热性能。
商品特性
- 低噪声：20µVRMS（正输出）和30µVRMS（负输出）
- 低静态电流：30µA/通道
- 宽输入电压范围：±2.3V至±20V
- 输出电流：±150mA
- 低关断电流：总计µA（典型值）
- 低压差：300mV/通道
- 固定输出电压：±3.3V、±5V、±12V、±15V
- 可调输出电压范围：±1.22V至±20V
- 无需保护二极管
- 搭配2.2µF输出电容可保持稳定
- 搭配陶瓷、钽或铝电容可保持稳定
- 可在反向输出电压下启动
- 限流和热保护
- 薄型14引脚4mm×3mm×0.75mm DFN封装
应用领域
- 电池供电仪器
- 双极性电源
- 低噪声电源
