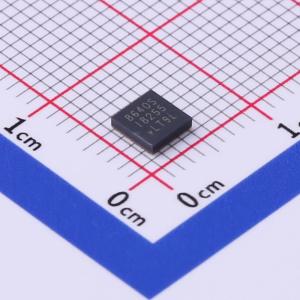

温馨提醒：图片仅供参考，商品以实物为准

LT8640SEV#PBF

42V，6A 同步降压静音开关稳压器 2，具有 2.5uA 静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流的 42V、6A 同步降压型 Silent Switcher 2
品牌名称: ADI(亚德诺)
商品型号: LT8640SEV#PBF
商品编号: C514429
商品封装: QFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 0.035克(g)

商品参数

	属性	参数值
	最大占空比	99%
	晶体管耐压	-
	拓扑结构	降压式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)

商品概述

LT8640S/LT8643S同步降压稳压器采用第二代Silent Switcher架构，旨在最大程度减少EMI/EMC辐射，同时在高开关频率下实现高效率。这包括集成旁路电容，以优化内部所有快速电流环路，并通过降低布局敏感性轻松实现所宣称的EMI性能。这种性能使LT8640S/LT8643S非常适合对噪声敏感的应用和环境。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案尺寸。具有30ns最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。LT8643S通过V₀引脚进行外部补偿，可在高开关频率下实现均流和快速瞬态响应。CLKOUT引脚可使其他稳压器与LT8640S/LT8643S同步。 Burst Mode（突发模式）操作可实现超低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI/EMC辐射。通过TR/SS引脚可实现软启动和跟踪功能，使用EN/UV引脚可设置精确的输入电压欠压锁定（UVLO）阈值。

商品特性

Silent Switcher架构：在任何PCB上实现超低EMI/EMC辐射，消除PCB布局敏感性，内部旁路电容可降低辐射EMI，可选扩频调制
高频下高效率：1MHz、12V输入至5V输出时效率高达96%；2MHz、12V输入至5V输出时效率高达95%
宽输入电压范围：3.4V至42V
最大连续电流6A，峰值输出电流7A
超低静态电流：在2.5µA的Burst Mode（突发模式）操作下，将12V输入调节至3.3V输出（LT8640S），输出纹波<10mV峰-峰值
外部补偿：快速瞬态响应和均流（LT8643S）
快速最小开关导通时间：30ns
所有条件下的低压差：1A时为100mV
强制连续模式
可调且可同步：200kHz至3MHz
输出软启动和跟踪
小型24引脚4mm×4mm LQFN封装

应用领域

汽车和工业电源
通用降压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	3.4V~42V
	开关频率	200kHz~3MHz
	输出电流	6A
	耗散功率(Pd)	-
