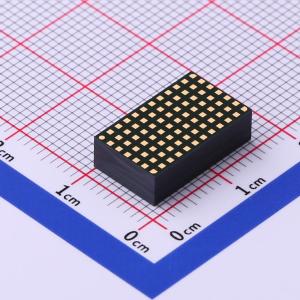

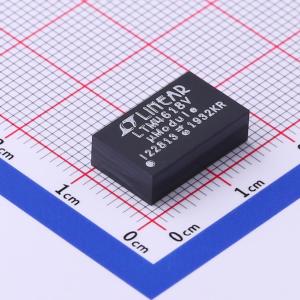

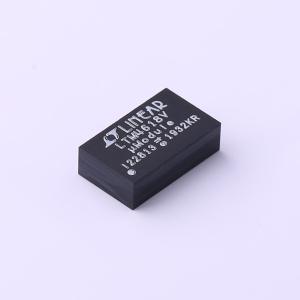

LTM4618EV#PBF

具跟踪和频率同步功能的 6A DC/DC uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具跟踪和频率同步功能的 6A DC/DC μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4618EV#PBF
商品编号: C514446
商品封装: LGA-84(9x15)
包装方式: 托盘
商品毛重: 1.67克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~26.5V
	输出电压精度	±1.75%
	输出电压(Vout)	800mV~5V
	输出电流(最大值)	6A
	静态电流(Iq)	200uA

商品概述

LTM4618 是一款完整的 6A 输出开关模式 DC/DC 电源。该封装内包含开关控制器、功率 FET、电感器和所有支持组件。LTM4618 的输入电压范围为 4.5V 至 26.5V，支持通过单个外部电阻设置 0.8V 至 5V 的输出电压范围。其高效设计可提供 6A 连续电流（8A 峰值），仅需几个输入和输出电容器。高开关频率和电流模式架构可实现对线路和负载变化的快速瞬态响应，同时不影响稳定性。该器件支持频率同步和输出电压跟踪，用于电源轨排序。在轻载条件下，可选择突发模式操作或脉冲跳跃模式。故障保护功能包括过压保护、过流保护和折返式限流，用于短路保护。 LTM4618 提供 9mm×15mm×4.32mm LGA 和 9mm×15mm×4.92mm BGA 封装，引脚镀层符合 RoHS 标准。

商品特性

完整的独立电源
宽输入电压范围：4.5V 至 26.5V
典型直流输出 6A，峰值输出电流 8A
输出电压 0.8V 至 5V
输出电压跟踪
最大总直流误差 ±1.75%
电流模式控制/快速瞬态响应
可锁相固定频率 250kHz 至 780kHz
片上频率同步
可选突发模式操作
电源正常电压指示
输出过压保护
输出电流折返式限流
9mm×15mm×4.32mm LGA 和 9mm×15mm×4.92mm BGA 封装

应用领域

电信和网络设备
服务器
存储卡
ATCA 卡
工业设备
负载点稳压
医疗系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	开关频率	780kHz
	纹波噪声	10mVp-p
	特性	短路保护；过流保护；过压保护
	长度	15mm
	宽度	9mm
	高度	4.32mm
	工作温度	-40℃~+125℃
