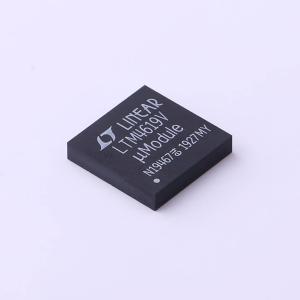

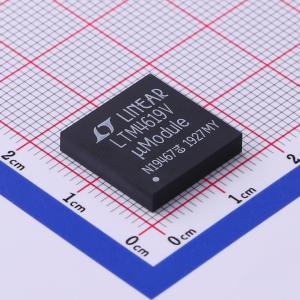

LTM4619EV#PBF

双路4A DC/DC μModule电源调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM4619是一款双路4A或单路8A的降压DC/DC μModule调节器。它包括开关控制器、功率FET、电感和所有支持组件。输入电压范围为4.5V至26.5V,每路输出电压范围为0.8V至5V,最大连续输出电流为4A。该模块支持频率同步、输出电压跟踪和故障保护功能。
品牌名称: ADI(亚德诺)
商品型号: LTM4619EV#PBF
商品编号: C515998

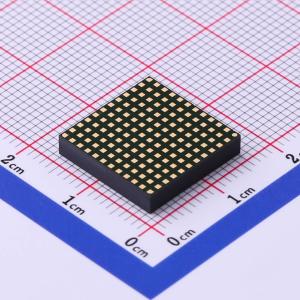

商品封装: LGA-144(15x15)
包装方式: 托盘
商品毛重: 1.7克(g)

商品参数

商品概述

LTM4619是一款完整的双路4A或单路8A降压型DC/DC μModule（微型模块）稳压器。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4619的输入电压范围为4.5V至26.5V，支持两个输出，输出电压范围为0.8V至5V，每个输出电压由一个外部电阻设置。其高效设计可为每个输出提供4A的连续电流（5A峰值）。高开关频率和电流模式架构可实现对线路和负载变化的快速瞬态响应，同时不牺牲稳定性。两个输出采用180°交错相位，以最大限度地减少纹波噪声并减少I/O电容。该器件支持频率同步和输出电压跟踪，用于电源轨排序。轻载操作时可选择突发模式或脉冲跳跃模式。故障保护功能包括过压保护、过流保护和折返式限流，用于短路保护。薄型封装（2.82mm）可利用PCB底部的闲置空间，实现高密度负载点稳压。该电源模块采用15mm×15mm×2.82mm的LGA封装。LTM4619符合RoHS标准，采用无铅表面处理。

商品特性

完整的独立电源
宽输入电压范围：4.5V至26.5V
（当V_IN ≤ 5.5V时，可使用EXM_CC）
双路180°异相输出，每路直流输出4A
典型值，每路峰值输出电流5A
双路输出，电压范围0.8V至5V
输出电压跟踪
最大总直流输出误差±1.5%
电流模式控制/快速瞬态响应
电源正常信号
可锁相固定频率250kHz至780kHz
板载频率同步
并联均流
可选突发模式操作
输出过压保护
15mm×15mm×2.82mm LGA封装

应用领域

电信和网络设备
服务器
存储卡
ATCA卡
工业设备
负载点稳压

数据手册PDF

放大查看下载PDF

优惠活动

9.1折

购买数量

(119个/托盘，最小起订量 1 个)

个

起订量：1 个119个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~26.5V
	输出电压	800mV~5V
	输出电流	4A
	开关频率	250kHz~780kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
