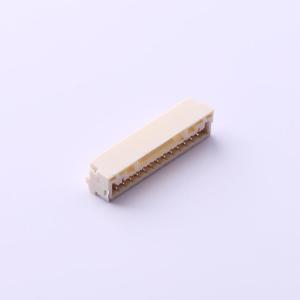

SM13B-GHS-TB(LF)(SN)实物图

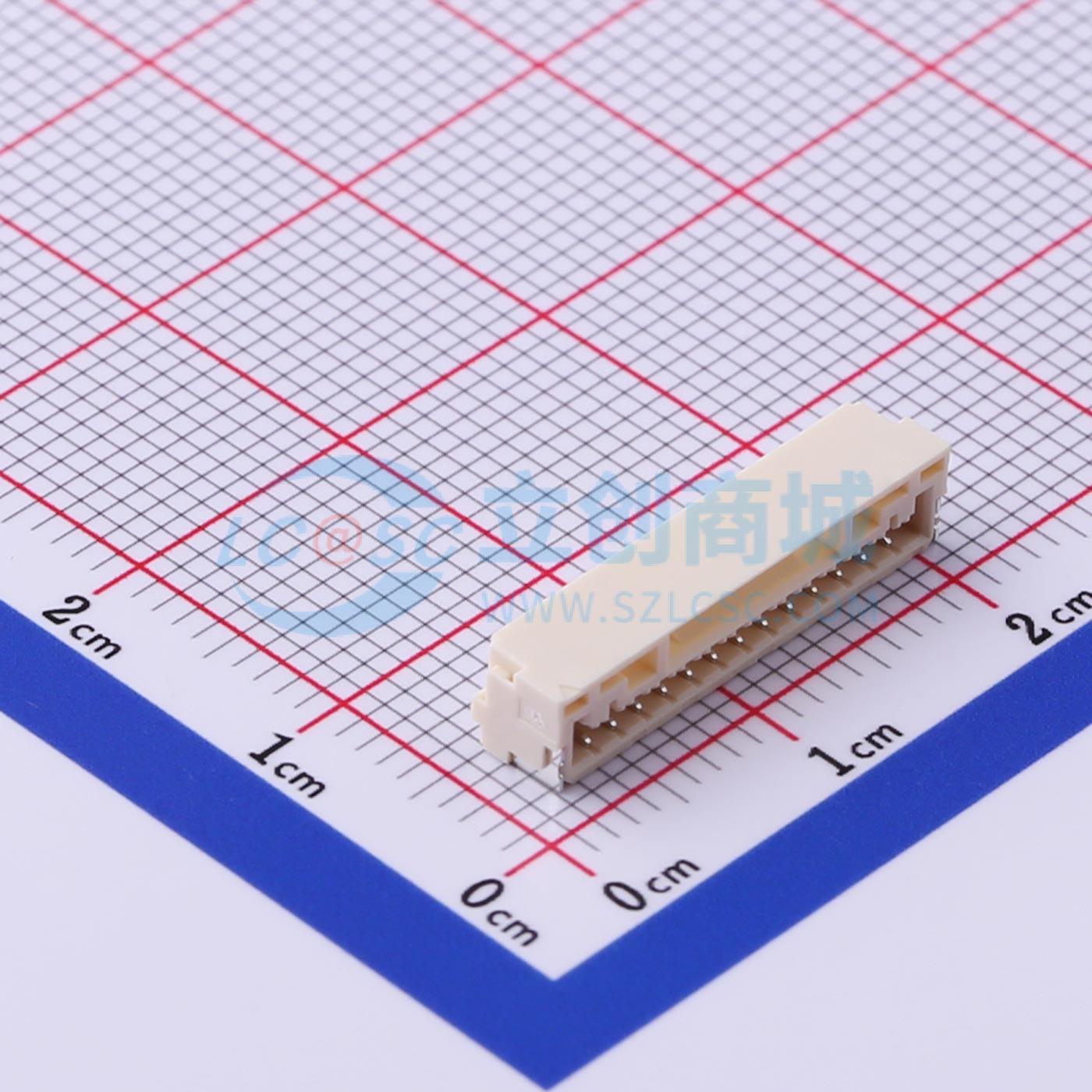

  • SM13B-GHS-TB(LF)(SN)商品缩略图

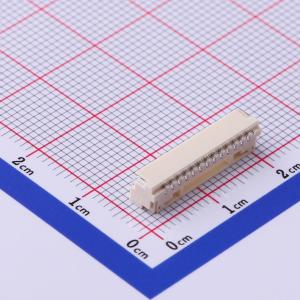

  • SM13B-GHS-TB(LF)(SN)商品缩略图
  • SM13B-GHS-TB(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SM13B-GHS-TB(LF)(SN)

1x13P 间距:1.25mm 卧贴 系列:GH

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
开发用于PDP、LCD或小型电子设备。这种低插入力型连接器实现了更轻松的配对操作。该连接器接触部分的基本概念等同于性能经过验证的SHL连接器。
品牌名称
JST
商品型号
SM13B-GHS-TB(LF)(SN)
商品编号
C515957
商品封装
SMD,P=1.25mm,卧贴​
包装方式
袋装
商品毛重
0.52克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x13P
间距1.25mm
安装方式卧贴
参考系列GH
总PIN数13P
排数1
每排PIN数13
行距-
额定电流1A
触头材质磷青铜
属性参数值
触头镀层锡
工作温度-25℃~+85℃
额定电压50V
塑料材质PA9T
阻燃等级UL94V-0
附加特征辅助焊脚
颜色白色
Z轴-板上高度4.25mm
X轴-板上底边长度(间距线)19.5mm
Y轴-板上底边宽度4.13mm
