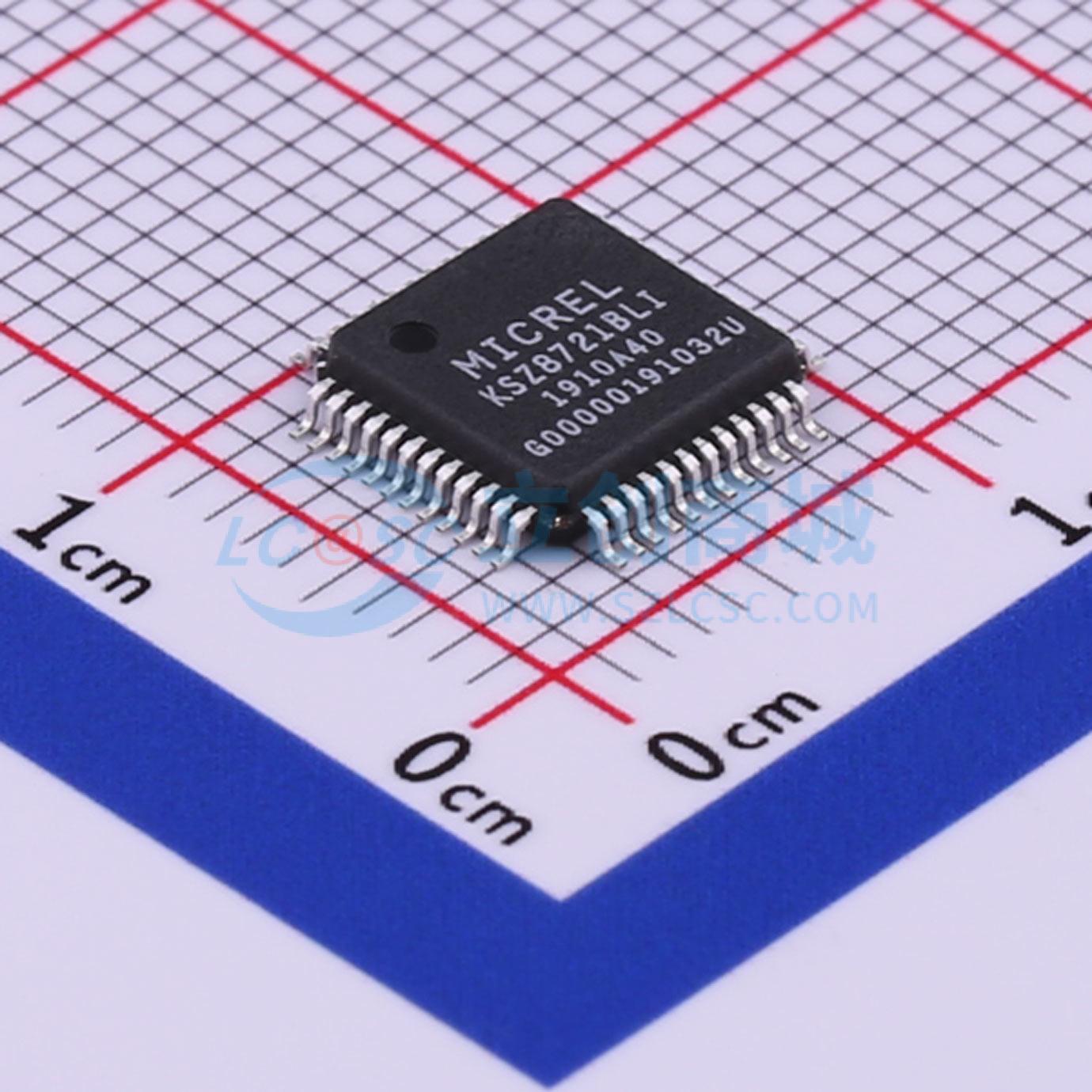

温馨提醒：图片仅供参考，商品以实物为准

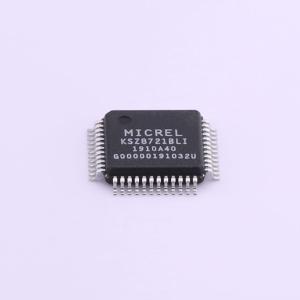

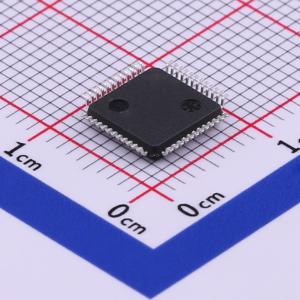

KSZ8721BLI-TR

3.3V单电源10/100 Base-TX/FX MI1物理层收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工作在2.5V内核以满足低电压和低功耗要求，使用MII和RMII接口进行数据的发送和接收。包含10BASE-T物理介质连接（PMA）、物理介质相关（PMD）和物理编码子层（PCS）功能。还具备片上10BASE-T输出滤波，无需外部滤波器，允许使用一组线路磁性元件来满足100BASE-TX和10BASE-T的要求。通过片上自动协商算法自动配置为100或10Mbps以及全双工或半双工操作，是100BASE-TX/10BASE-T应用的理想物理层收发器。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8721BLI-TR
商品编号: C514071
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.241克(g)

商品概述

KSZ8721BL和KSZ8721SL采用2.5V内核工作，以满足低电压和低功耗要求，是10BASE - T/100BASE - TX/FX物理层收发器，使用MII和RMII接口进行数据收发。它们具备10BASE - T物理介质连接（PMA）、物理介质相关（PMD）和物理编码子层（PCS）功能。KSZ8721BL/SL还集成了片上10BASE - T输出滤波功能，无需外部滤波器，且只需一组线路变压器即可同时满足100BASE - TX和10BASE - T的要求。 KSZ8721BL/SL使用片上自动协商算法，可自动配置为100或10Mbps以及全双工或半双工模式，是100BASE - TX/10BASE - T应用的理想物理层收发器。

商品特性

单芯片100BASE - TX/100BASE - FX/10BASE - T物理层解决方案
2.5V CMOS设计；I/O支持2.5/3.3V耐压
采用内置稳压器的3.3V单电源供电；功耗<340 mW（包括输出驱动电流）
完全符合IEEE 802.3u标准
支持MII和精简MII（RMII）
支持10BASE - T、100BASE - TX和100BASE - FX，并具备远端故障检测功能
支持掉电和节能模式
可通过MII串行管理端口或外部控制引脚进行配置
支持10/100 Mbps速率和全双工/半双工模式的自动协商和手动选择
片上集成100BASE - TX和10BASE - T模拟前端滤波功能
具备用于链路、活动、全双工/半双工、冲突和速率指示的LED输出
支持媒体转换器应用中的背靠背、FX到TX连接
支持MDI/MDI - X自动交叉
商业级温度范围：0℃至+70℃
工业级温度范围：-40℃至+85℃
提供48引脚SSOP和LQFP封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	工作电压	3.3V
	数据速率	100Mbps

	属性	参数值
	工作温度	-40℃~+85℃
	类型	收发器
