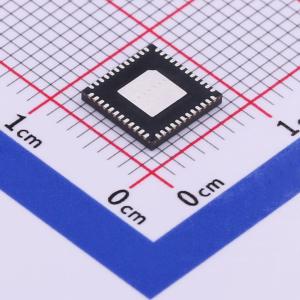

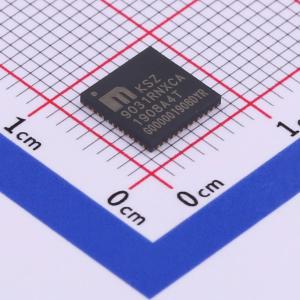

KSZ9031RNXCA-TR

千兆以太网收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单芯片10/100/1000 Mbps以太网收发器，适用于IEEE 802.3应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ9031RNXCA-TR
商品编号: C514073
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	以太网速率标准	1000BASE-T；10BASE-T；100BASE-TX
	数据速率	10Mbit/s；100Mbit/s；1Gbit/s
	工作电压	1.8V；2.5V；3.3V；1.2V

商品概述

KSZ9031RNX 是一款完全集成的三速（10BASE-T/100BASE-TX/1000BASE-T）以太网物理层收发器，用于在标准CAT-5非屏蔽双绞线（UTP）电缆上进行数据传输和接收。KSZ9031RNX 提供了简化千兆媒体独立接口（RGMII），可直接连接到千兆以太网处理器和交换机中的RGMII MAC，实现10/100/1000 Mbps的数据传输。

KSZ9031RNX 通过使用片上端接电阻来处理四个差分对，并集成了一个LDO控制器来驱动低成本MOSFET为1.2V核心供电，从而降低了板卡成本并简化了板卡布局。

KSZ9031RNX 提供了诊断功能，便于系统启动、生产和产品部署期间的调试。参数NAND树支持可以在KSZ9031 I/O与板卡之间检测故障。基于LinkMD TDR的电缆诊断可以识别出故障的铜缆。远程和本地环回功能验证模拟和数字数据路径。

标准版的KSZ9031RNX采用48引脚无铅QFN封装，而符合AEC-Q100汽车标准的部件 KSZ9031RNXUA/UB 和 KSZ9031RNXVA/VB 则采用48引脚无铅VQFN（可润湿）封装。

商品特性

单芯片 10/100/1000 Mbps 以太网收发器，适用于 IEEE 802.3 应用
RGMII 时序支持根据 RGMII 2.0 版本的片上延迟，并提供外部延迟编程选项以及对 TX 和 RX 时序路径进行调整和校正
RGMII 支持 3.3V/2.5V/1.8V 容忍 I/O
自动协商以自动选择最高链路速度（10/100/1000 Mbps）和双工模式（半双工/全双工）
差分对的片上端接电阻
片上 LDO 控制器支持单 3.3V 电源操作 - 仅需一个外部 FET 生成 1.2V 核心电压
支持高达 16 KB 的巨型帧
125 MHz 参考时钟输出
当电缆未连接时，能量检测关机模式可降低功耗
支持唤醒局域网 (WOL) 并具有强大的自定义数据包检测功能
可编程 LED 输出用于链路、活动和速度指示
基线漂移校正
LinkMD TDR 电缆诊断功能，用于识别故障铜缆
参数 NAND 树支持，用于检测芯片 I/O 和板之间的故障
用于诊断的环回模式
自动 MDI/MDI-X 交叉检测并纠正所有工作速度下的配对交换
自动检测和纠正配对交换、配对偏斜和配对极性
MDC/MDIO 管理接口用于 PHY 寄存器配置
中断引脚选项
关机和节能模式
工作电压 - 核心（DVDDL, AVDDL, AVDDL_PLL）：1.2V（外部 FET 或稳压器）- VDD I/O（DVDDH）：3.3V、2.5V 或 1.8V - 收发器（AVDDH）：3.3V 或 2.5V（商业温度）
AEC-Q100 Grade 3（KSZ9031RNXUA/UB）和 Grade 2（KSZ9031RNXVA/VB）汽车应用认证
48 引脚 QFN（7 mm x 7 mm）封装

应用领域

激光/网络打印机
网络附加存储（NAS）
网络服务器
主板上的千兆局域网 (GLOM)
宽带网关
千兆SOHO/SMB路由器
IPTV
IP机顶盒
游戏主机
三重播放（数据、语音、视频）媒体中心
工业控制
汽车车载网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	应用功能	以太网收发器
	通道数	4
	MAC接口	RGMII
