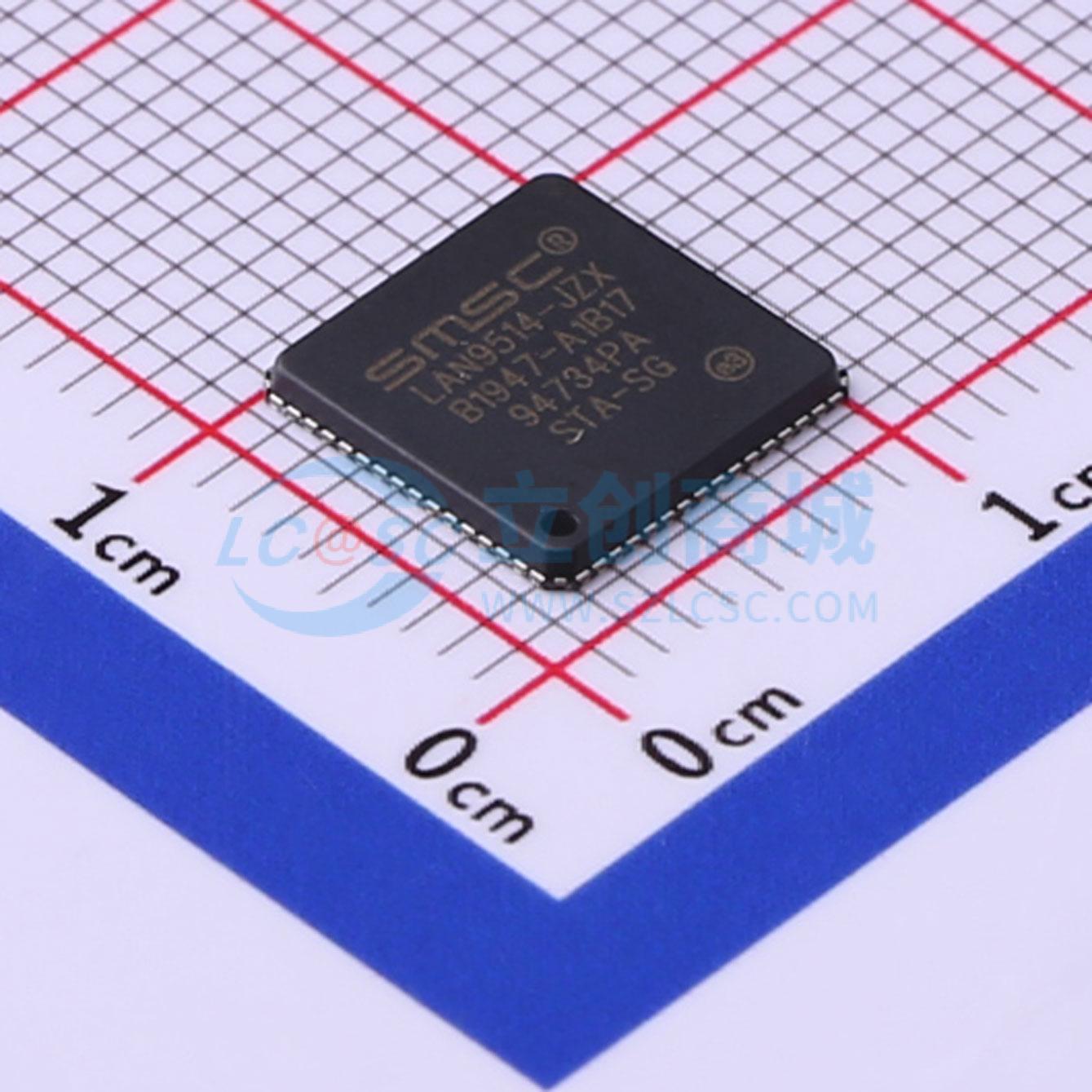

LAN9514-JZX

LAN9514/LAN9514i USB 2.0 集线器和10/100以太网控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LAN9514/LAN9514i 是一个高性能、低成本的USB/Ethernet和USB/USB连接解决方案，适用于嵌入式系统、台式PC、笔记本电脑、打印机、游戏机和扩展坞。它集成了一个USB 2.0集线器、四个下游USB 2.0 PHY、一个上游USB 2.0 PHY、一个10/100以太网PHY、一个10/100以太网控制器、一个TAP控制器和一个EEPROM控制器。
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN9514-JZX
商品编号: C514074
商品封装: QFN-64-EP(9x9)
包装方式: 托盘
商品毛重: 0.21克(g)

商品参数

商品概述

LAN9514/LAN9514i是一款高性能高速USB 2.0集线器，集成10/100以太网控制器。其应用范围涵盖嵌入式系统、台式电脑、笔记本电脑、打印机、游戏机和扩展坞等，LAN9514/LAN9514i旨在提供高性能、低成本的USB/以太网和USB/USB连接解决方案。 LAN9514/LAN9514i集成了一个USB 2.0集线器、四个集成的下游USB 2.0物理层（PHY）、一个集成的上游USB 2.0物理层、一个10/100以太网物理层、一个10/100以太网控制器、一个测试接入端口（TAP）控制器和一个EEPROM控制器。

商品特性

USB集线器
- 完全符合通用串行总线规范2.0版
- 兼容高速（480 Mbps）、全速（12 Mbps）和低速（1.5 Mbps）
- 四个下游端口，一个上游端口
- 支持端口映射和禁用
- 端口交换：可编程的USB差分对引脚位置
- 物理层增强：可编程的USB信号驱动强度
- 可逐个端口选择是否存在永久硬连线的USB外围设备
- 先进的节能特性
- 当端口电源禁用时，下游物理层进入低功耗模式
- 对每个下游端口进行单独或组合电源控制的全面电源管理
- 集成USB端接上拉/下拉电阻
- USB差分信号引脚的内部短路保护
高性能10/100以太网控制器
- 完全符合IEEE802.3/802.3u标准
- 集成以太网媒体访问控制（MAC）和物理层
- 支持10BASE - T和100BASE - TX
- 支持全双工和半双工，并带有流量控制
- 前导码生成和移除
- 自动32位循环冗余校验（CRC）生成和检查
- 自动有效负载填充和填充移除
- 环回模式
- 支持TCP/UDP校验和卸载
- 灵活的地址过滤模式
  - 一个48位精确地址
  - 64个哈希过滤的多播地址
  - 通过所有多播
  - 混杂模式
  - 反向过滤
  - 带状态报告通过所有传入数据
- 支持唤醒数据包
- 集成以太网物理层
  - 自动协商、惠普自动介质相关接口交叉（HP Auto - MDIX）
  - 自动极性检测和校正
  - 能量检测
电源和输入/输出
- 三个物理层指示灯（PHY LED）
- 八个通用输入/输出（GPIO）引脚
- 支持总线供电和自供电操作
- 内部1.8V核心电源稳压器
- 外部3.3V输入/输出电源
其他特性
- 可选EEPROM
- 为配对集线器提供可选的24MHz参考时钟输出
- IEEE 1149.1（JTAG）边界扫描
软件
- Windows 2000/XP/Vista驱动程序
- Linux驱动程序
- Windows CE驱动程序
- MAC OS驱动程序
- EEPROM实用程序
封装
- 64引脚QFN，符合无铅RoHS标准
环境适应性
- 商业温度范围（3℃至+70℃）
- 工业温度范围（-40℃至+85℃）
- 无外部保护器件时±8 kV人体模型（HBM）静电放电抗扰度
- ±8 kV接触模式（IEC61000 - 4 - 2）
- ±15 kV空气间隙放电模式（IEC61000 - 4 - 2）

应用领域

台式电脑
笔记本电脑
打印机
游戏机
嵌入式系统
扩展坞

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0
	数据速率	480Mbps

	属性	参数值
	工作电压	3.3V；1.8V
	工作温度	0℃~+70℃
	通道数	4
