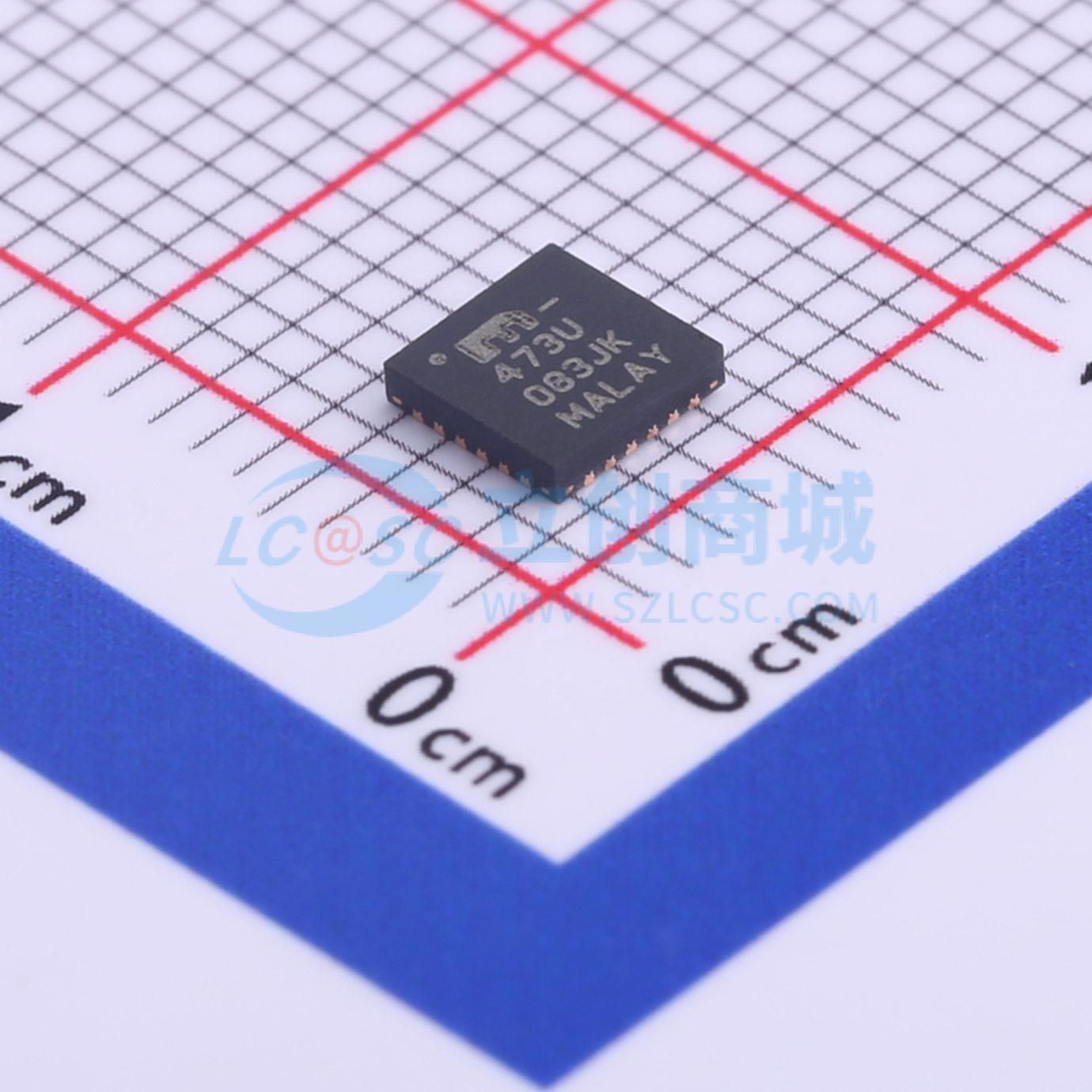

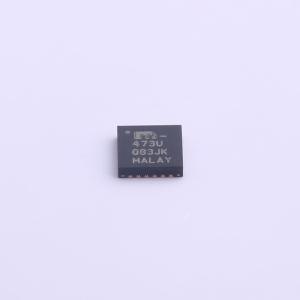

SY89473UMG

品牌名称: MICROCHIP(美国微芯)
商品型号: SY89473UMG
商品编号: C514078
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.079克(g)

商品参数

商品概述

SY89473U 是一款2.5V/3.3V 精密高速2:1差分多路复用器，能够处理高达2.5GHz的时钟和高达2.5Gbps的数据。差分输入包括Micrel独特的3针输入端接架构，可以直接接口到任何差分信号（交流或直流耦合），最小为100mV（200mVpp），而无需在信号路径中进行电平转换或使用端接电阻网络。输出是800mV、100K兼容的LVPECL，具有快速上升/下降时间，保证小于190ps。SY89473U的工作电压为2.5V ±5% 或 3.3V ±10%，并在-40°C至+85°C的全工业温度范围内得到保证。SY89473U属于Micrel的高速Precision Edge产品线。对于多时钟切换解决方案，请参考SY89840–SY89843U系列。

商品特性

在两个输入通道之间进行选择，并提供所选输出的两份副本
在温度和电源电压范围内保证交流性能：
- 直流至2.5Gbps数据吞吐量
- 直流至2.5GHz fMAX（时钟）
- 输入到输出传播延迟<500ps
- 上升/下降时间<190ps
- 输出到输出偏斜<20ps
独特的专利输入隔离设计最大限度地减少串扰
超低抖动设计：
- 随机抖动<1psRMS
- 周期到周期抖动<1psRMS
- 总抖动（时钟）<10psPP
- 串扰引起的抖动<0.7psRMS
独特的专利申请中的输入端接和VT引脚接受直流和交流耦合输入（CML、PECL、LVDS）
800mV（100K）LVPECL输出摆幅
2.5V±5%或3.3V±10%电源电压
-40°C至+85°C工业温度范围
提供24引脚（4mmx4mm）QFN封装

应用领域

时钟切换
数据分布

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源

	属性	参数值
	工作电压	2.375V~2.625V；3V~3.6V
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
