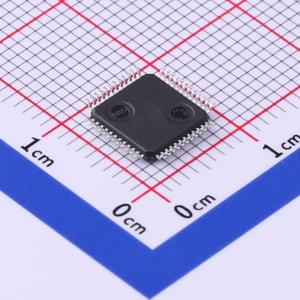

温馨提醒：图片仅供参考，商品以实物为准
PIC18F56K42-I/PT
PIC18F56K42-I/PT
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC18F56K42-I/PT
- 商品编号
- C514085
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 44 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 5bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PIC18(L)F26/27/45/46/47/55/56/57K42 微控制器有 28/40/44/48 引脚器件。这些器件具有一个 12 位 ADC，带有计算功能 (ADC2)，可自动化电容电压分压器 (CVD) 技术，用于高级触摸感应、平均、滤波、过采样和阈值比较，温度传感器，具有固定延迟的向量中断控制器，用于处理中断，系统总线仲裁器，直接内存访问功能，UART 支持异步、DMX、DALI 和 LIN 传输，SPI，I2C，内存功能，如内存访问分区 (MAP)，以支持客户进行数据保护和引导程序应用程序，以及设备信息区 (DIA)，用于存储工厂校准值，以帮助提高温度传感器精度。
商品特性
- 12位ADC带计算功能（ADC2），自动执行电容电压分压（CVD）技术，用于高级触摸感应、平均值计算、滤波、过采样和阈值比较
- 温度传感器
- 固定延迟的向量中断控制器，用于处理中断
- 系统总线仲裁器
- 直接内存访问能力
- 支持异步、DMX、DALI和LIN传输的UART
- SPI
- I2C
- 内存访问分区（MAP），支持客户进行数据保护和引导加载程序应用
- 设备信息区（DIA），存储工厂校准值以帮助提高温度传感器精度
- 针对C编译器优化的RISC架构
- 工作速度：最高64 MHz时钟输入，最小指令周期62.5 ns
- 两个直接内存访问（DMA）控制器
- 具有用户可配置优先级的系统总线仲裁器
- 向量中断能力
- 31级深硬件堆栈
- 低电流上电复位（POR）
- 可配置的上电定时器（PWRT）
- 棕色复位（BOR）
- 低功耗BOR（LPBOR）选项
- 窗口看门狗定时器（WWDT）
- 最高128 KB Flash程序存储器
- 最高8 KB数据SRAM存储器
- 最高1 KB数据EEPROM
- 可编程代码保护
- 设备配置信息（DCI）
- 工作电压范围：1.8V至3.6V（PIC18LF26/27/45/46/55/56/57K42），2.3V至5.5V（PIC18F26/27/45/46/47/55/56/57K42）
- 温度范围：-40°C至85°C（工业级），-40°C至125°C（扩展级）
- 打盹模式：能够使CPU核心运行速度低于系统时钟
- 空闲模式：能够在内部外设继续运行的同时停止CPU核心
- 睡眠模式：最低功耗
- 外设模块禁用（PMD）
- 睡眠模式：典型值为1.8V时60 nA
- 窗口看门狗定时器：典型值为1.8V时720 nA
- 辅助振荡器：典型值为32 kHz时580 nA
- 三个8位定时器（TMR2/4/6）带硬件限制定时器（HLT）
- 四个16位定时器（TMR0/1/3/5）
- 四个可配置逻辑单元（CLC）
- 三个互补波形发生器（CWG）
- 四个捕获/比较/PWM（CCP）模块
- 四个10位脉宽调制器（PWM）
- 数字控制振荡器（NCO）
- 数据信号调制器（DSM）
- 两个UART模块
- 一个SPI模块
- 两个I2C模块，兼容SMBus，PMBus
- 设备I/O端口特性
- 外设引脚选择（PPS）
- 信号测量定时器（SMT）
- 带计算功能的模数转换器（ADC2）
- 硬件电容电压分压器（CVD）
- 温度传感器
- 两个比较器
- 5位数模转换器（DAC）
- 电压参考
- 高精度内部振荡器
- 低功耗内部32 kHz振荡器（LFINTOSC）
- 外部32 kHz晶体振荡器（SOSC）
- 外部振荡器块
- 故障安全时钟监视器
- 振荡器启动定时器（OST）
