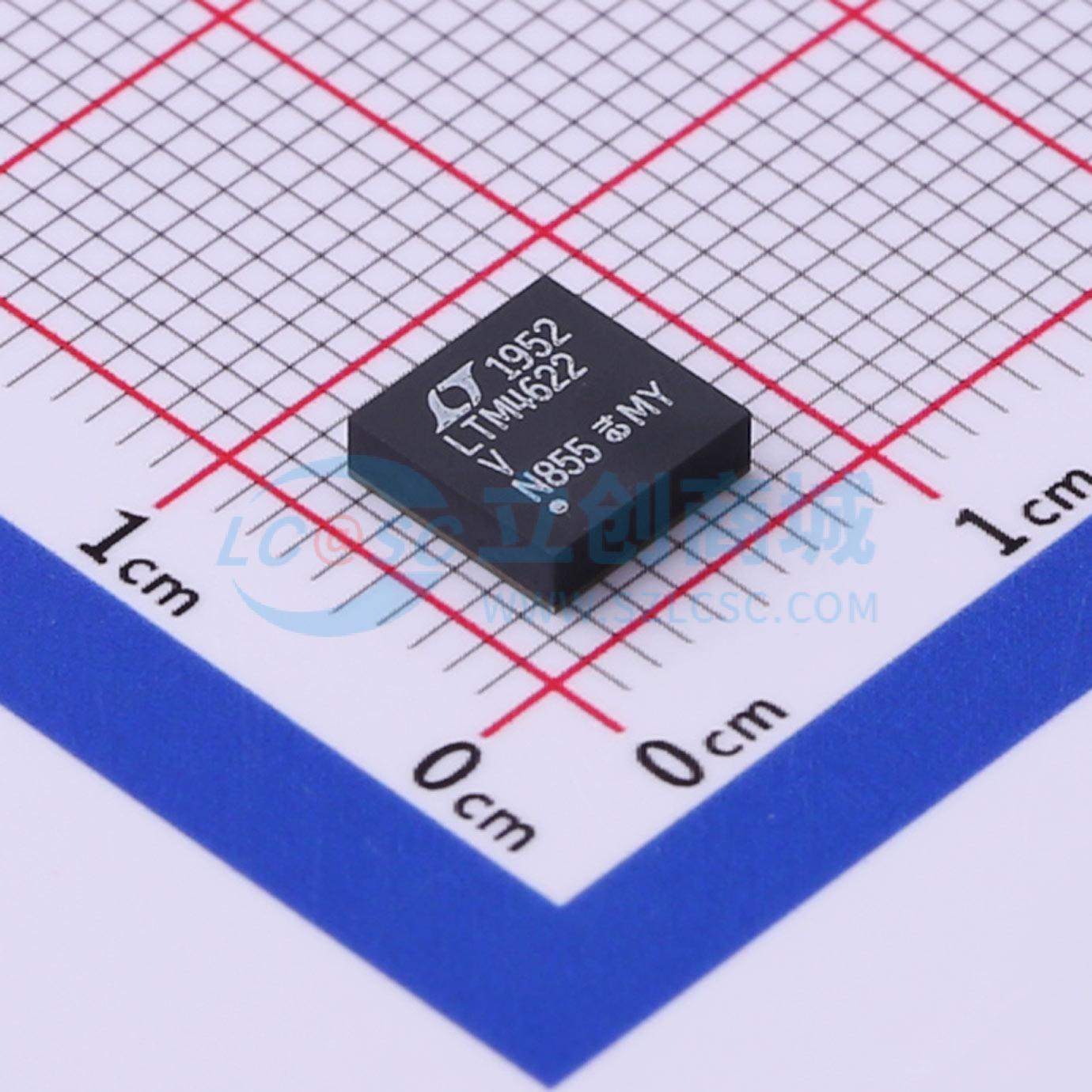

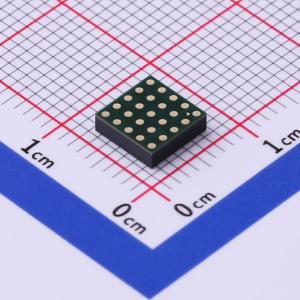

温馨提醒：图片仅供参考，商品以实物为准

LTM4622EV#PBF

双2.5A或单5A降压DC/DC uModule调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道、超薄、2.5A 或单 5A 降压型 DC/DC μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4622EV#PBF
商品编号: C514447
商品封装: LGA-25(6.2x6.2)
包装方式: 托盘
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	3.6V~20V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	2.5A
	静态电流(Iq)	500uA

商品概述

LTM4622是一款完整的双路2.5A降压开关模式μModule（电源模块）稳压器，采用超小型超薄6.25mm x 6.25mm x 1.82mm LGA和6.25mm x 6.25mm x 2.42mm BGA封装。该封装内包含开关控制器、功率FET、电感器和支持组件。LTM4622的输入电压范围为3.6至20V，支持0.6至5.5V的输出电压范围，可通过单个外部电阻设置。其高效设计可提供双路2.5A连续、3A峰值输出电流。仅需几个陶瓷输入和输出电容器。 LTM4622支持可选的突发模式操作和输出电压跟踪，用于电源轨排序。其高开关频率和电流模式控制可实现对线路和负载变化的快速瞬态响应，且不影响稳定性。故障保护功能包括输入过压、输出过流和过温保护。 LTM4622提供SnPb（BGA）或符合RoHS标准的端子镀层。

商品特性

小于1cm²的完整解决方案
宽输入电压范围：3.6V至20V
3.3V输入，VIN可接地
0.6V至5.5V输出电压
双路2.5A（3A峰值）或单路5A输出电流
最大总输出电压调节率±1.5%
负载、线路和温度误差
电流模式控制，快速瞬态响应
外部频率同步
可多相并联并实现均流
输出电压跟踪和软启动功能
可选突发模式操作
输入过压和过温保护
电源正常指示
6.25mm x 6.25mm x 1.82mm LGA和6.25mm x 6.25mm x 2.42mm BGA封装

应用领域

通用负载点转换
电信、网络和工业设备
医疗诊断设备
测试和调试系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	开关频率	1MHz
	纹波噪声	5mVp-p
	特性	过压保护；过流保护；过热保护
	长度	6.25mm
	宽度	6.25mm
	高度	1.82mm
	工作温度	-40℃~+125℃
