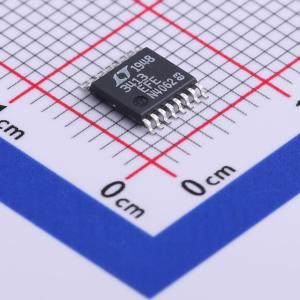

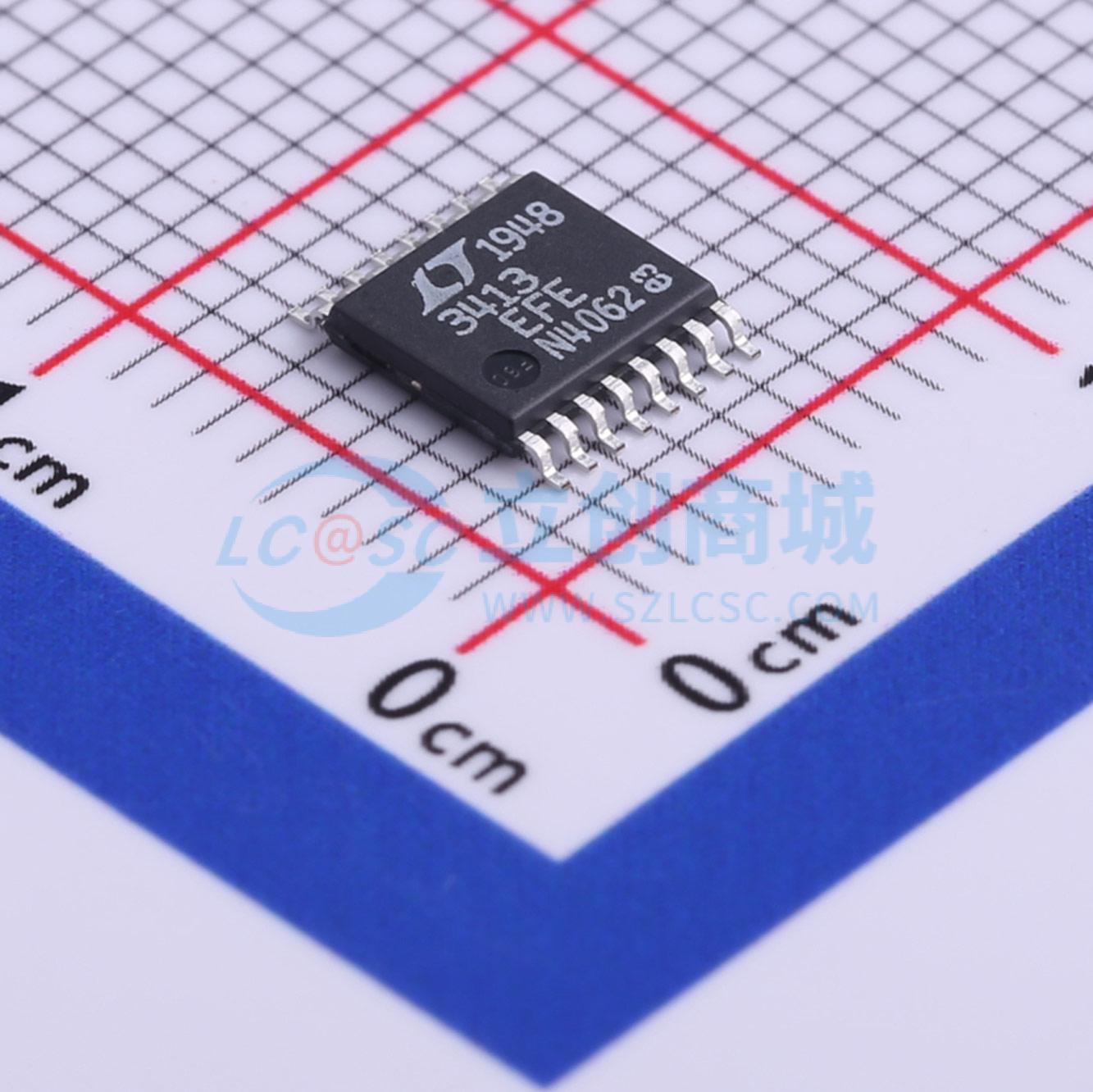

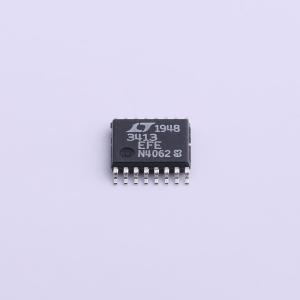

LTC3413EFE#TRPBF
用于 DDR/QDR 存储终端的 3A、2MHz 单片同步稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3413EFE#TRPBF
- 商品编号
- C514436
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.25V~5.5V | |
| 输出电压 | 1.125V~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz~2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TC3413 是一款高效率单片同步降压 DC/DC 转换器，采用恒定频率、电流模式架构。其工作输入电压范围为 2.25V 至 5.5V，并提供等于 (0.5)VREF 的稳压输出电压，同时可提供或吸收高达 3A 的输出电流。内部电压分压器减少了元件数量，并通过将参考电压减半消除了对外部电阻的需求。具有 85mΩ 导通电阻的内部同步功率开关提高了效率，并消除了对外部肖特基二极管的需求。通过外部电阻可以设置高达 2MHz 的开关频率。
LTC3413 的强制连续操作减少了噪声和射频干扰。故障保护由过流比较器提供，在供电和吸电操作期间限制输出电流。可调补偿允许在广泛的负载和输出电容范围内优化瞬态响应。
商品特性
- 高效率：高达90%
- ±3A 输出电流
- 对称的源电流和灌电流限制
- 低导通电阻内部开关：85mΩ
- 无需肖特基二极管
- 输入电压范围：2.25V 至 5.5V
- VOUT = VREF/2
- ±1% 输出电压精度
- 可编程开关频率：高达2MHz
- 电源良好输出电压监测
- 过温保护
- 提供16引脚TSSOP外露焊盘封装
应用领域
- 总线终端：DDR 和 QDR 存储器, SSTL, HSTL
- 笔记本电脑
- 分布式电源系统
