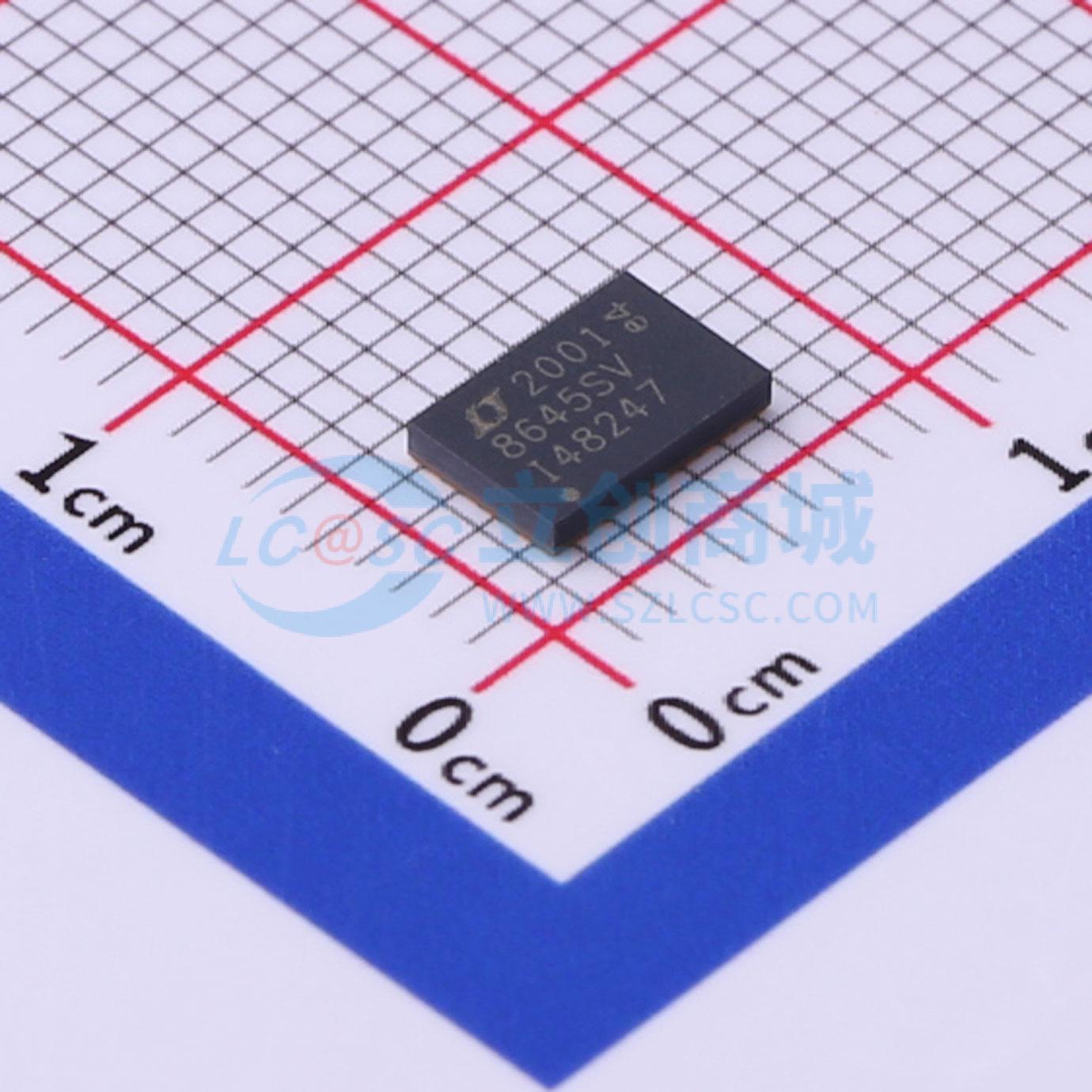

温馨提醒：图片仅供参考，商品以实物为准
LT8645SEV#PBF
65V 8A 同步降压静音开关2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT8645S/LT8646S 是一款采用第二代静音开关架构的同步降压调节器,具有超低EMI/EMC辐射、内部旁路电容器减少辐射EMI、高效率、宽输入电压范围（3.4V至65V）、超低静态电流（2.5μA）等特点。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8645SEV#PBF
- 商品编号
- C514430
- 商品封装
- LQFN-32-EP(4x6)
- 包装方式
- 托盘
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.4V~65V | |
| 输出电压 | - | |
| 输出电流 | 8A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT8645S/LT8646S 同步降压稳压器采用第二代 Silent Switcher 架构，旨在最大程度降低 EMI/EMC 辐射，同时在高开关频率下实现高效率。这包括集成旁路电容，以优化内部所有快速电流环路，并通过消除布局敏感性轻松实现所宣称的 EMI 性能。这种性能使 LT8645S/LT8646S 非常适合对噪声敏感的应用和环境。 快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案的尺寸。具有 40ns 最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。LT8646S 通过 VC 引脚进行外部补偿，可在高开关频率下实现均流和快速瞬态响应。CLKOUT 引脚可使其他稳压器与 LT8645S/LT8646S 同步。 突发模式操作可实现超低待机电流消耗，脉冲跳跃模式允许在较低输出负载下实现全开关频率，或者扩频操作可进一步降低 EMI/EMC 辐射。
商品特性
- Silent Switcher 架构，在任何 PCB 上实现超低 EMI/EMC 辐射，消除 PCB 布局敏感性，内部旁路电容降低辐射 EMI，可选扩频调制
- 高频下的高效率：1MHz、12VIN 至 5VOUT 时效率高达 95%；2MHz、12VIN 至 5VOUT 时效率高达 94%
- 宽输入电压范围：3.4V 至 65V
- 超低静态电流，突发模式操作，在将 12VIN 调节至 3.3V0UT 时 I0 为 2.5µA（LT8645S），输出纹波 < 10mVP-P
- 外部补偿：快速瞬态响应和均流（LT8646S）
- 快速最小开关导通时间：40ns
- 在所有条件下的低压差：1A 时为 60mV
- 可调节和可同步：200kHz 至 2.2MHz
- 峰值电流模式操作
- 输出软启动和跟踪
- 小型 32 引脚 6mm × 4mm LQFN 封装
应用领域
- 汽车和工业电源
- 通用降压
- GSM 电源
