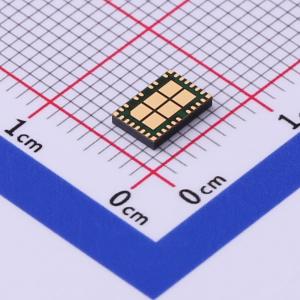

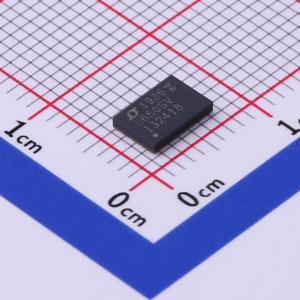

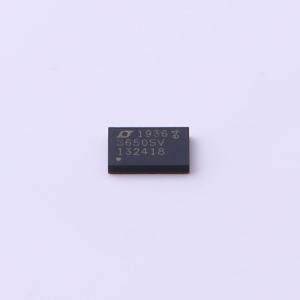

LT8650SEV#PBF

双路4A、42V同步降压Silent Switcher 2，静态电流6.2uA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具 6.2μA 静态电流的双通道 4A、42V、同步降压型 Silent Switcher 2
品牌名称: ADI(亚德诺)
商品型号: LT8650SEV#PBF
商品编号: C514431
商品封装: LQFN-32-EP(4x6)
包装方式: 托盘
商品毛重: 0.055克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	6.2uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	频率同步；轻载高效模式；外部补偿；可调软启动；EMI优化(抖频模式)；工作状态指示

商品概述

LT8650S是一款双路降压稳压器，两个通道均可提供高达4A的连续电流，且每个通道可支持高达6A的负载。LT8650S采用第二代 Silent Switcher 架构，在高开关频率下实现高效率的同时，将 EMI 辐射降至最低。这包括集成旁路电容，以优化高频电流回路，并通过消除布局敏感性轻松实现所宣称的 EMI 性能。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案的尺寸。具有40ns最小导通时间的峰值电流模式控制允许在高开关频率下实现高降压比。突发模式（Burst Mode）运行的静态电流为6.2µA，可在低输出电流下实现高效率；强制连续模式允许在整个输出负载范围内进行固定开关频率操作；扩频操作可进一步降低 EMI 辐射。外部 VC 引脚可实现最佳环路补偿，以实现快速瞬态响应。VC 引脚还可用于均流，CLKOUT 引脚可使两个 LT8650S 芯片同步，以生成一个4相、16A的电源。

商品特性

Silent Switcher 2架构：
任何 PCB 上的超低 EMI
消除 PCB 布局敏感性
内部旁路电容降低辐射 EMI
可选扩频调制
每个通道同时提供4A直流电流
任一通道最高可达6A
超低静态电流
突发模式（Burst Mode）运行：将12V输入调节至5V输出1和3.3V输出2时，静态电流为6.2µA
输出纹波 <10mV峰峰值
可选外部 VC 引脚：快速瞬态响应和均流（每个通道额外增加50µA静态电流）
强制连续模式
高频下的高效率
在2MHz、12V输入至5V输出、2A负载时，效率为94.6%
在2MHz、12V输入至5V输出、4A负载时，效率为93.3%
快速最小开关导通时间：40ns
宽输入电压范围：3.0V至42V
可调且可同步：300kHz至3MHz
小型4mmx6mm 32引脚 LQFN 封装

应用领域

通用降压应用
汽车和工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	4A
	开关频率	300kHz~3MHz
	工作温度	-40℃~+125℃
