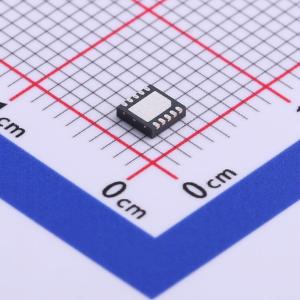

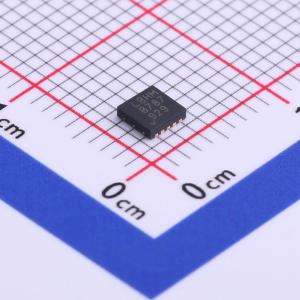

温馨提醒：图片仅供参考，商品以实物为准
LT3471EDD#TRPBF
双通道1.3A、1.2MHz升压/反相转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT3471是一款双通道1.3A、1.2MHz的升压/反相转换器,具有低VcesAT开关、高输出电压、宽输入范围和内置软启动功能。每个通道可以生成5V/630mA从3.3V输入,或12V/320mA从5V输入,以及-12V/200mA从5V输入。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3471EDD#TRPBF
- 商品编号
- C514422
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.4V~16V | |
| 输出电压 | - | |
| 输出电流 | 1.3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 反相式；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT3471双路开关稳压器将两个42V、1.3A开关与可检测至地的误差放大器相结合，具备升压和反相功能。低VCESAT双极型开关使该器件能以小尺寸实现高电流输出。LT3471以1.2MHz的频率进行开关操作，允许使用小型、低成本和薄型的电感器与电容器。通过可编程软启动功能可消除启动时的高浪涌电流，该功能通过外部RC设置电流斜坡速率。恒定频率电流模式PWM架构可产生低且可预测的输出噪声，便于滤波。 LT3471开关的额定电压为42Vi，使该器件非常适合用于高达±40V的升压转换器以及SEPIC和反激式设计。在SEPIC设计中，每个通道可从3.3V电源输出高达630mA的5V电压，或从四节碱性电池输出510mA的5V电压。该器件可配置为两个升压电路、一个升压和一个反相电路或两个反相电路。 LT3471采用薄型（0.75mm）10引脚3mm×3mm DFN封装。
商品特性
- 1.2MHz开关频率
- 低VCESAT开关：1.3A时为330mV
- 高输出电压：高达40V
- 宽输入范围：2.4V至16V
- 反相功能
- 3.3V输入时可输出630mA的5V电压
- 5V输入时可输出320mA的12V电压
- 5V输入时可输出200mA的 - 12V电压
- 使用小型表面贴装元件
- 低关断电流：<1μA
- 薄型（0.75mm）10引脚3mm×3mm DFN封装
应用领域
- 有机LED电源
- 数码相机
- 白光LED电源
- 手机
- 医疗诊断设备
- 本地±5V或±12V电源
- TFT - LCD偏置电源
- xDSL电源
