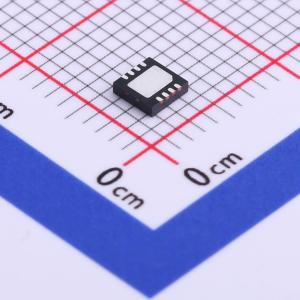

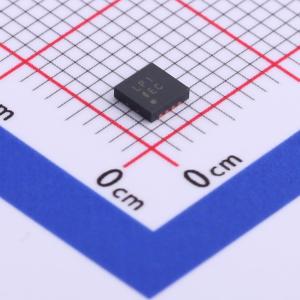

温馨提醒：图片仅供参考，商品以实物为准

ADM7172ACPZ-5.0

6.5 V, 2 A, 超低噪声，高PSRR，快速瞬态响应CMOS LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM7172 是一款 CMOS 低压差线性稳压器（LDO），工作电压范围为 2.3 V 至 6.5 V，可提供高达 2 A 的输出电流。这款高输出电流 LDO 非常适合对工作在 6 V 至 1.2 V 电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个 4.7 μF 的小型陶瓷输出电容，就能实现出色的电源和负载瞬态响应
品牌名称: ADI(亚德诺)
商品型号: ADM7172ACPZ-5.0
商品编号: C514343
商品封装: LFCSP-8(3x3)
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

ADM7172 是一款 CMOS 低压差线性稳压器（LDO），工作电压范围为 2.3 V 至 6.5 V，可提供高达 2 A 的输出电流。这款高输出电流 LDO 非常适合为工作在 6 V 至 1.2 V 电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个 4.7 μF 的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。对于 1 mA 至 1.5 A 的负载阶跃，负载瞬态响应时间通常为 1.5 μs。 ADM7172 提供 17 种固定输出电压选项。以下电压有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V 和 5.0 V。可通过特殊订单获取的其他电压包括：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V 和 4.6 V。此外，还有一款可调版本，通过外部反馈分压器可实现 1.2 V 至 VIN - VDO 的输出电压范围。 ADM7172 稳压器的输出噪声为 5 μV rms，与输出电压无关。ADM7172 采用 8 引脚、3 mm×3 mm LFCSP 封装，不仅解决方案非常紧凑，而且对于在小尺寸、薄型封装中需要高达 2 A 输出电流的应用，还能提供出色的热性能。

商品特性

输入电压范围：2.3 V 至 6.5 V
最大负载电流：2 A
低噪声：在 100 Hz 至 100 kHz 范围内，输出电压无关，5 μV rms
快速瞬态响应：对于 1 mA 至 1.5 A 的负载阶跃，响应时间为 1.5 μs
在 100 kHz 时电源抑制比为 60 dB
低压差电压：在 2 A 负载、VOUT = 3 V 时为 172 mV
初始精度：-0.5%（最小值），+1%（最大值）
线性、负载和温度范围内的精度：±1.5%
无负载时的静态电流 IGND = 0.7 mA
低关断电流：在 VIN = 5 V 时为 0.25 μA
使用 4.7 μF 小型陶瓷输出电容即可稳定工作
可调及固定输出电压选项：1.2 V 至 5.0 V
可调输出范围从 1.2 V 至 VIN - VDO
精密使能
可调软启动
8 引脚 3 mm×3 mm LFCSP 封装
由 ADIsimPower 工具提供支持

应用领域

为对噪声敏感的应用进行稳压：ADC 和 DAC 电路、精密放大器、PLL/VCO 以及时钟 IC
通信和基础设施
医疗保健
工业和仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6.5V
	输出电压	5V
	输出电流	2A
	电源纹波抑制比(PSRR)	-
	压差	-

	属性	参数值
	静态电流(Iq)	700uA
	噪声	5uVrms
	特性	过热保护；带使能；过流保护；软启动
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
