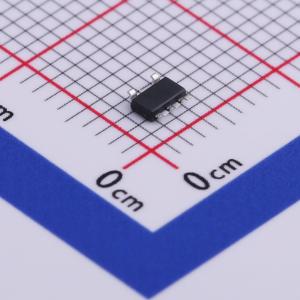

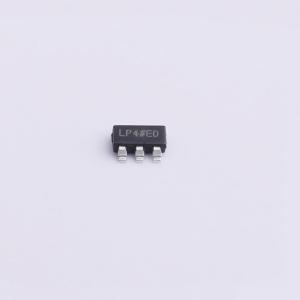

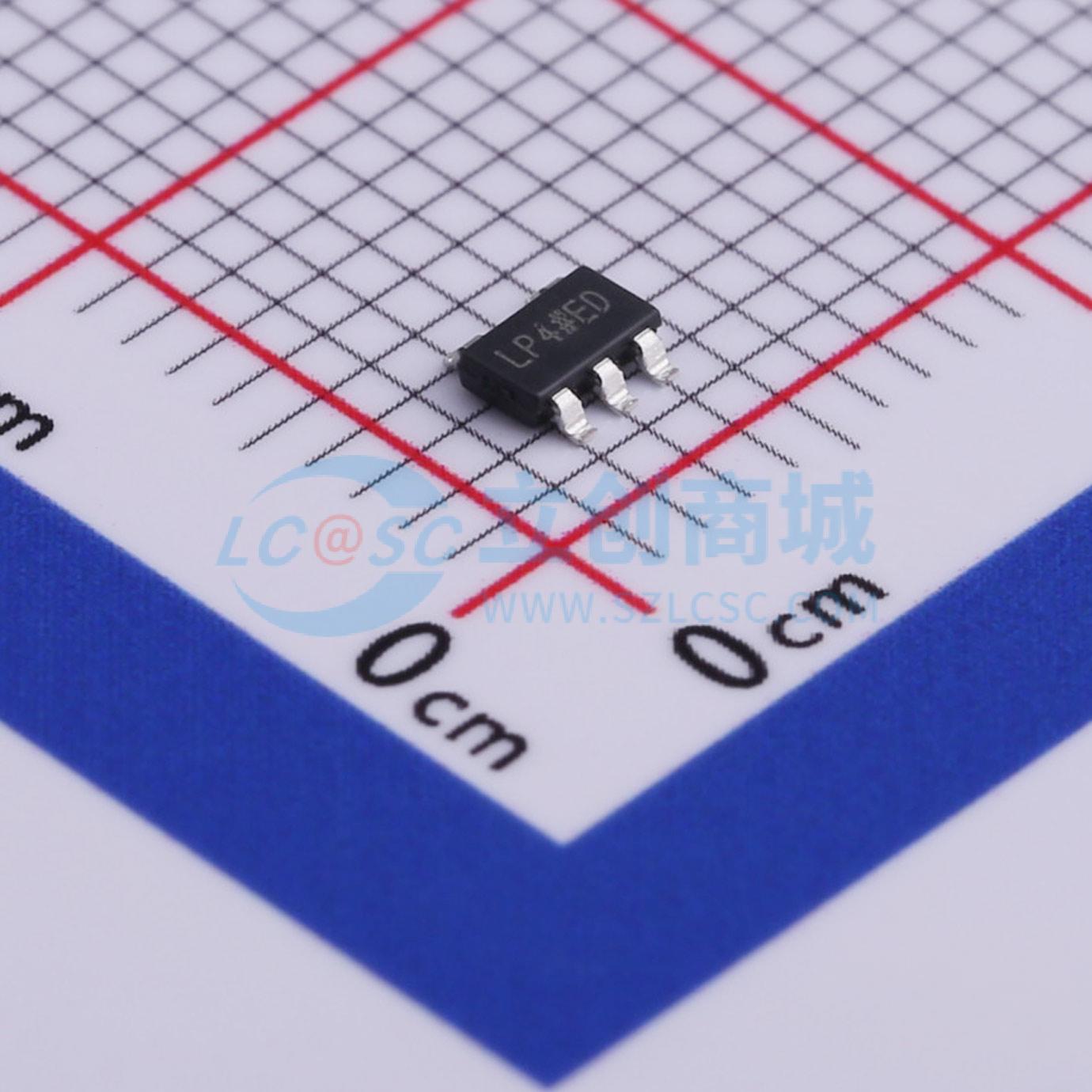

ADP7142AUJZ-R7
40 V、200 mA、低噪声CMOS LDO线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 40 V、200 mA、低噪声、CMOS LDO线性稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP7142AUJZ-R7
- 商品编号
- C514356
- 商品封装
- TSOT-5
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | - | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 11uVrms | |
| 特性 | 带使能;软启动;过流保护;过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ADP7142是一款CMOS、低压差(LDO)线性稳压器,采用2.7 V至40 V电源供电,最大输出电流为200 mA。这款高输入电压LDO适用于调节40 V至1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。ADP7142稳压器输出噪声为11 μV rms,与5 V及以下的固定选项输出电压无关。 ADP7142提供16种固定输出电压选项。现有库存提供下列电压版本:1.2 V(可调节)、1.8 V、2.5 V、3.3 V和5.0 V。根据特殊要求,还可提供下列电压版本:1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。 每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使ADP7142可提供1.2 V至VN - VDO的输出电压且具有高PSRR和低噪声。 LFCSP和SOIC封装支持通过外部电容进行用户可编程软启动。 ADP7142提供6引脚、2 mm×2 mm LFCSP封装,不仅非常紧凑,而且具有出色的散热性能,适合要求最大200 mA输出电流的薄型、小尺寸应用。ADP7142也提供5引脚TSOT封装和8引脚SOIC封装。
商品特性
- 低噪声:11 μV rms,与固定输出电压无关
- 电源抑制比(PSRR):88 dB @ 10 kHz、68 dB @ 100 kHz、50 dB @ 1 MHz (Vout ≤ 5 V, Vin = 7 V)
- 输入电压范围:2.7 V至40 V
- 最大输出电流:200 mA
- 初始精度:±0.8%
- 线路、负载和温度范围内的精度:±1.1% (Tj = -40°C至+85°C);±1.8% (Tj = -40°C至+125°C)
- 低压差:200 mV (典型值,200 mA负载,Vout = 5 V)
- 用户可编程软启动(仅LFCSP和SOIC封装提供)
- 低静态电流,IGND = 50 μA (典型值,无负载)
- 低关断电流:1.8 μA (Vin = 5 V);3.0 μA (Vin = 40 V)
- 使用2.2 μF小型陶瓷输出电容保持稳定
- 固定输出电压选项:1.8 V、2.5 V、3.3 V和5.0 V,提供1.2 V至5.0 V范围内的16种标准电压
- 可调输出电压范围:1.2 V至Vin - VDO (输出可调节至初始设定点以上)
- 精密使能
- 2 mm×2 mm 6引脚LFCSP、8引脚SOIC、5引脚TSOT
- 受ADIsimPower工具支持
应用领域
- 适应噪声敏感应用ADC和DAC电路,精密放大器,适合为VCO VUNE控制供电
- 通信和基础设施
- 医疗和保健
- 工业与仪器仪表
