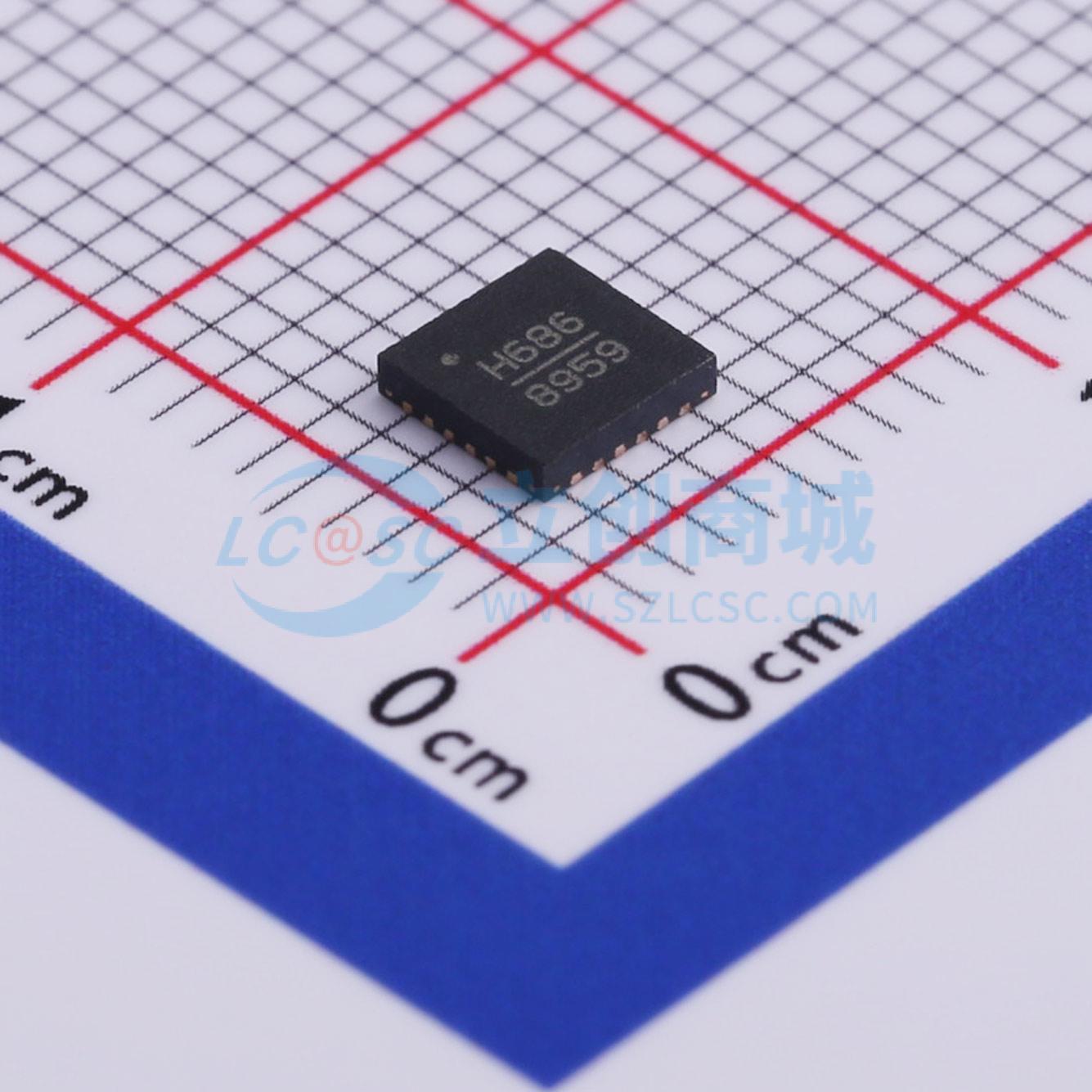

温馨提醒：图片仅供参考，商品以实物为准
HMC686LP4ETR
HMC686LP4ETR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMC686LP4ETR是一款高动态范围的无源MMIC混频器，具有集成的LO放大器，适用于0.7到1.1 GHz的RF频段。在0 dBm的LO驱动下，输入IP3为+34 dBm，转换损耗为7.5 dB。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC686LP4ETR
- 商品编号
- C514401
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| 增益/损耗 | - | |
| 噪声系数 | 7.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 60mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC686LP4(E)是一款高动态范围的无源MMIC混频器，集成了LO放大器，采用4x4 SMT QFN封装，覆盖0.7至1.1 GHz频段。在0 dBm的LO驱动下，为3G和4G GSM/CDMA应用提供了+34 dBm的出色输入IP3性能。RF端口具有+25 dBm的1 dB压缩点，可以接受广泛的输入信号电平。转换损耗典型值为7.5 dB。DC至500 MHz的中频频率响应能够满足GSM/CDMA发射或接收频率规划的要求。HMC686LP4(E)针对0.7-1.1 GHz RF频段的高端LO频率规划进行了优化，并且与HMC684LP4(E)引脚兼容，后者是针对低端LO优化的0.7-1.0 GHz转换器。HMC686LP4(E)还针对1.4-1.5 GHz RF LTE频段应用的低端LO频率规划进行了优化。
应用领域
- 蜂窝网络/3G & LTE/WiMAX/4G
- 基站 & 信号中继器
- GSM, CDMA & OFDM
- 发射机和接收机
