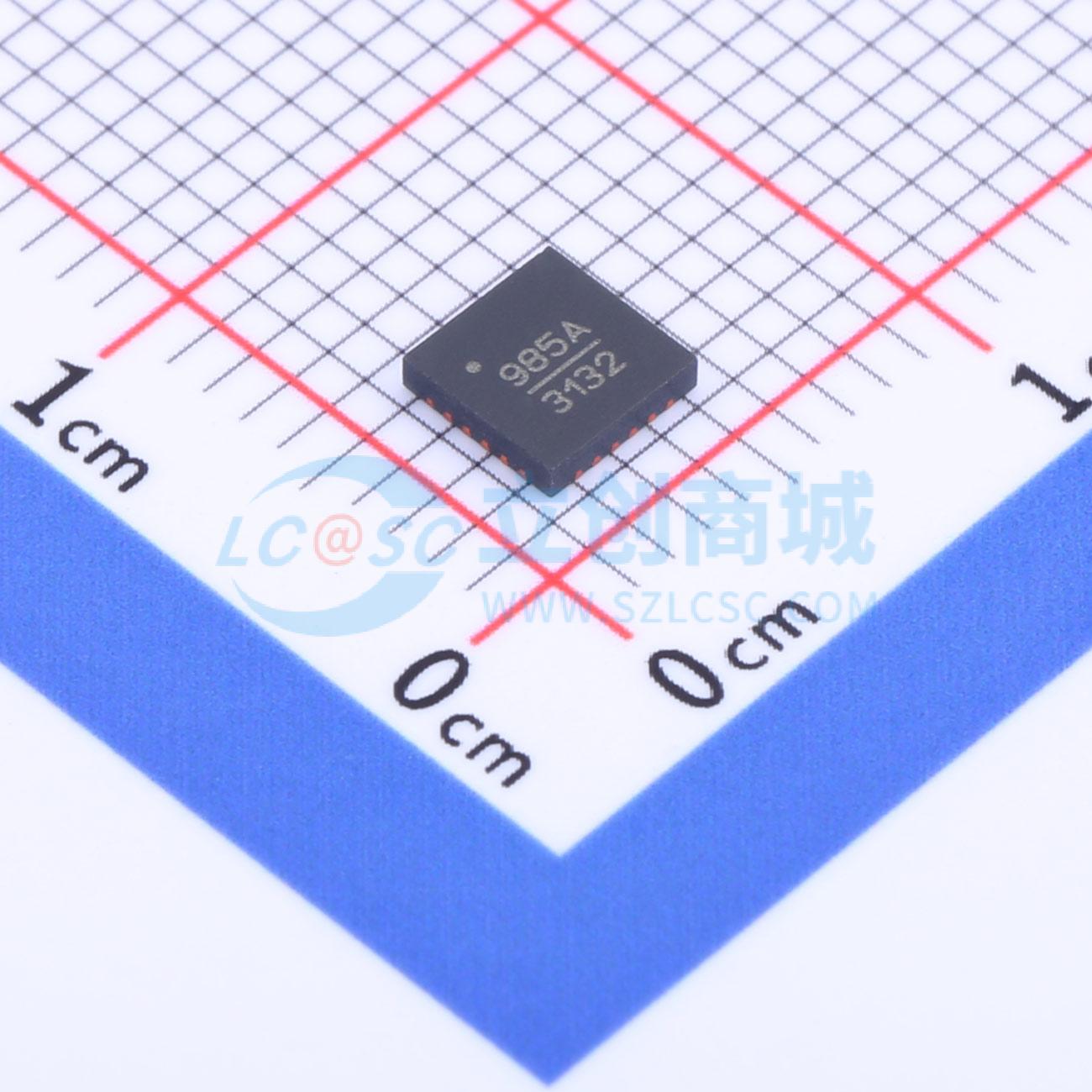

温馨提醒：图片仅供参考，商品以实物为准
HMC985ALP4KE
10-40GHz GaAs MMIC电压可变衰减器
- 描述
- HMC985ALP4KE 是一款10-40GHz宽带电压可变衰减器，具有35dB的衰减范围和优秀的线性度。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC985ALP4KE
- 商品编号
- C514410
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 | |
| 频率范围 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减值 | - |
商品概述
HMC985ALP4KE是一种吸收式电压可变衰减器（VVA），工作频率范围为10-40 GHz，非常适合需要使用模拟直流控制信号来控制35 dB动态范围内射频信号电平的设计。它具有两个由两个模拟电压Vctl1和Vctl2控制的分流型衰减器。通过首先在第一级衰减阶段将Vctl1从-5V变化到0V（此时Vctl2固定在-5V）来实现衰减器的最佳线性性能。然后，在Vctl1固定于0V的情况下，第二级衰减阶段的控制电压Vctl2应从-5V变化到0V。如果将Vctl1和Vctl2引脚连接在一起，则仅以输入IP3性能略有下降为代价即可实现完整的模拟衰减范围。应用包括自动增益控制电路以及微波点对点和VSAT无线电中多级增益阶段的温度补偿。
应用领域
- 点对点无线电
- VSAT 无线电
- 测试仪器
- 微波传感器
- 自动增益控制电路
- 微波点对点和VSAT无线电中多级增益的温度补偿
