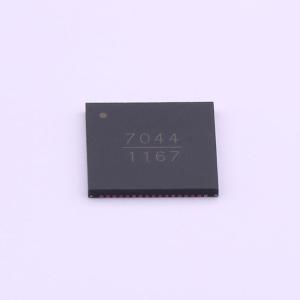

温馨提醒：图片仅供参考，商品以实物为准
HMC7044LP10BETR
3.2 GHz 14路输出 JESD204B 抖动衰减器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带JESD204B接口的高性能、3.2GHz、14路输出抖动衰减器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC7044LP10BETR
- 商品编号
- C514403
- 商品封装
- LFCSP-68(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | - | |
| 工作电压 | 3.135V~3.465V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 14 | |
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 外置 |
商品概述
HMC7044是一款高性能、双环、整数N抖动衰减器，能够为具有并行或串行（JESD204B类型）接口的高速数据转换器执行参考选择和超低相位噪声频率生成。HMC7044具有两个整数模式PLL和片上重叠VCO，分别可通过SPI选择，调谐范围较宽，约为2.5 GHz和3 GHz。该器件旨在满足GSM和LTE基站设计的要求，并提供广泛的时钟管理和分配功能，以简化基带和无线电卡时钟树设计。HMC7044提供14个低噪声且可配置的输出，以便灵活地与包括数据转换器、现场可编程门阵列（FPGA）和混频器本振（LO）在内的多种不同组件接口。 HMC7044的DCLK和SYSREF时钟输出可配置为支持CML、LVDS、LVPECL和LVCMOS等信令标准，以及不同的偏置设置，以补偿不同的电路板插入损耗。
商品特性
- 噪声基底：2457.6 MHz时为−156 dBc/Hz
- 低相位噪声：800 kHz、983.04 MHz输出时为−141.7 dBc/Hz
- 每个14个时钟输出通道上最多可从PLL2编程14个LVDS、LVPECL或CML类型的设备时钟（DCLK）
- 可通过SPI编程的相位噪声与功耗关系
- SYSREF有效中断，简化JESD204B同步
- 窄带、双核心VCO
- 最多2个缓冲压控振荡器（VCXO）输出
- 最多4个LVDS、LVPECL、CMOS和CML模式的输入时钟
- 频率保持模式，维持输出频率
- 信号丢失（LOS）检测和无缝参考切换
- 4个GPIO告警/状态指示器，用于确定系统健康状况
- 外部VCO输入，支持高达6000 MHz
- 板载稳压器，具有出色的电源抑制比（PSRR）
- 68引脚、10 mm×10 mm LFCSP封装
应用领域
- JESD204B时钟生成
- 蜂窝基础设施（多载波GSM、LTE、W-CDMA）
- 数据转换器时钟
- 微波基带卡
- 相控阵参考分配
