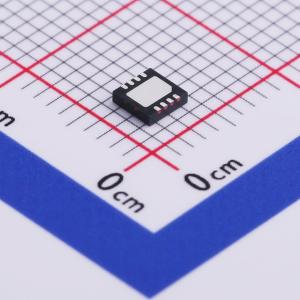

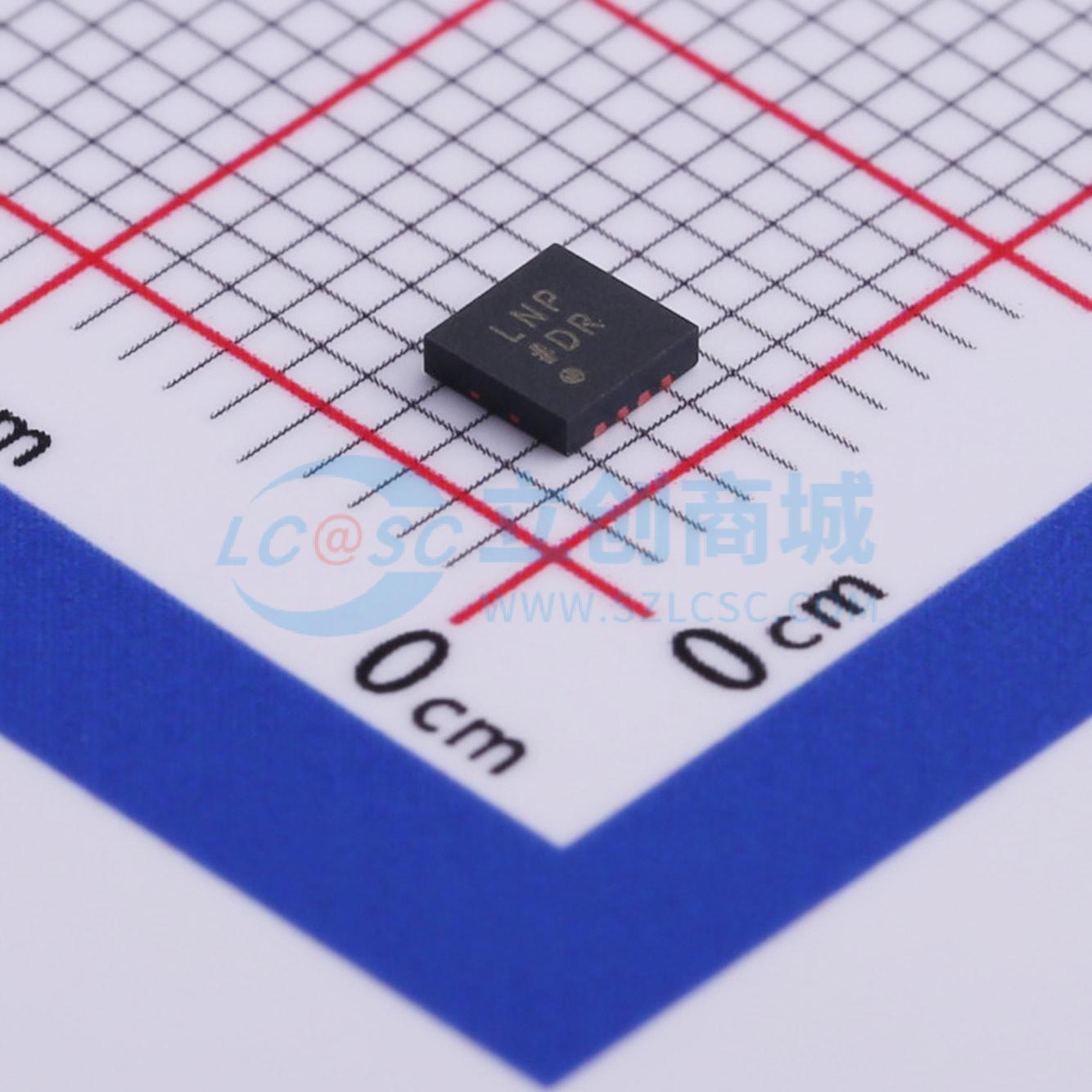

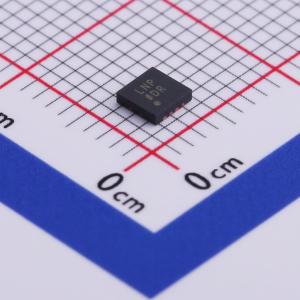

ADM7151ACPZ-04-R7

ADM7151是一款低压差(LDO)线性稳压器，采用4.5 V至16 V电源供电，最大输出电流为800 mA。该器件采用先进的专有架构，提供高电源抑制(1 kHz至1 MHz大于90 dB)、超低噪声特性(10 kHz至1 MHz为1.7 nV/√Hz)，使用一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。使用两个电阻，输出电压可设为1.5 V至5.1 V范围内的任意电压值。 ADM7151有两个型号，根据输入和输出电压来优化功耗和PSRR性能。 ADM7151稳压器的输出噪声为1.0 μV rms(100 Hz至100 kHz)，10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。 ADM7151提供8引脚、3 mm x 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大800 mA输出电流的薄型、小尺寸应用。

• 100 Hz到100 kHz总积分噪声：1.0 μV rms
• 70 Hz到100 kHz总积分噪声：1.6 μV rms
• 噪声频谱密度：1.7 nV/√Hz(10 kHz到1 MHz)
• 400 mA负载下的电源抑制比(PSRR)：> 90 dB(1 kHz至100 kHz，Vout = 5 V)

• 60 dB(1 MHz，Vout = 5 V)

• 压差：0.6 V(Vout = 5 V，800 mA负载)
• 初始电压精度：±1%
• 在整个线路、负载与温度范围内的电压精度：±2%
• 静态电流(IGND)：4.3 mA(空载)
• 低关断电流：0.1 μA
• 使用10 μF陶瓷输出电容保持稳定
• 8引脚LFCSP封装和8引脚SOIC封装

• 对电源噪声敏感的应用
• RF混频器、锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
• 时钟分配电路
• 超声以及其他成像应用
• 高速RF收发器
• 高速、16位以上的ADC
• 通信和基础设施
• 电缆数模转换(DAC)驱动器
