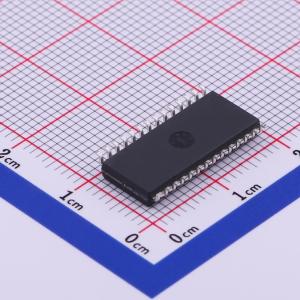

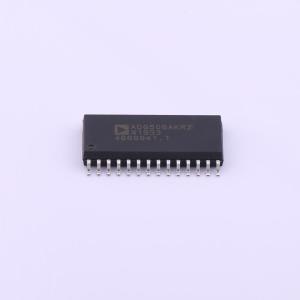

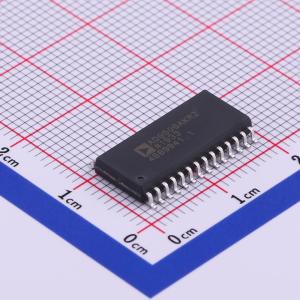

温馨提醒：图片仅供参考，商品以实物为准

ADG506AKRZ-REEL

8/16通道模拟多路复用器

描述: ADG506A和ADG507A分别是16通道和双8通道的CMOS单片模拟多路复用器。ADG506A根据四个二进制地址和一个使能输入的状态，将16个输入中的一个切换到一个公共输出。ADG507A则根据三个二进制地址和一个使能输入的状态，将八个差分输入中的一个切换到一个公共差分输出。这两种器件都具有TTL和5 V CMOS逻辑兼容的数字输入。ADG506A和ADG507A设计采用了增强型LC2MOS工艺，这提高了从VSS到VDD的信号处理能力，并能够在宽范围的电源电压下工作。这些器件可以在10.8 V至16.5 V的单电源或双电源范围内舒适地工作。这些多路复用器还具有高速切换和低导通电阻的特点。
品牌名称: ADI(亚德诺)
商品型号: ADG506AKRZ-REEL
商品编号: C514330
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 0.962克(g)

商品参数

商品概述

ADG506A和ADG507A分别是16通道和双8通道的CMOS单片模拟多路复用器。ADG506A根据四个二进制地址和一个使能输入的状态，将16个输入中的一个切换到一个公共输出。ADG507A则根据三个二进制地址和一个使能输入的状态，将八个差分输入中的一个切换到一个公共差分输出。这两种器件都具有TTL和5 V CMOS逻辑兼容的数字输入。

ADG506A和ADG507A设计采用了增强型LC2MOS工艺，这提高了从VSS到VDD的信号处理能力，并能够在宽范围的电源电压下工作。这些器件可以在10.8 V至16.5 V的单电源或双电源范围内舒适地工作。这些多路复用器还具有高速切换和低导通电阻的特点。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	双电源
	工作电压	10.8V~16.5V

	属性	参数值
	输入数/输出数	16/1
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.6mA
