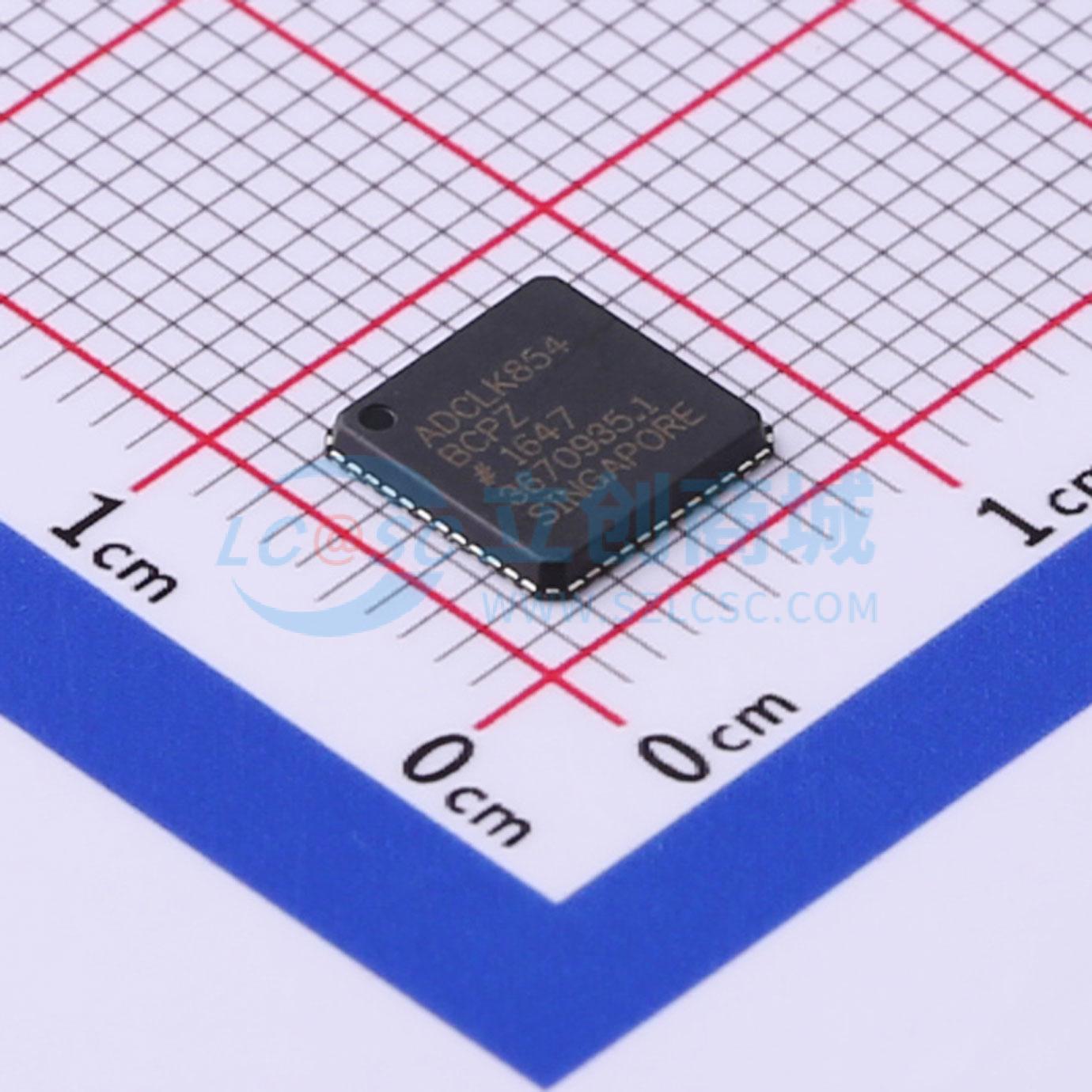

温馨提醒：图片仅供参考，商品以实物为准
ADCLK854BCPZ
1.8 V, 12-LVDS/24-CMOS 输出，低功耗时钟扇出缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.8V、12LVDS/24CMOS输出的低功耗时钟扇出缓冲器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADCLK854BCPZ
- 商品编号
- C514316
- 商品封装
- LFCSP-48(6.75x7)
- 包装方式
- 托盘
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 1.2GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~1.89V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADCLK854是一款1.2 GHz/250 MHz的LVDS/CMOS扇出缓冲器，针对低抖动和低功耗运行进行了优化。可能的配置范围从12路LVDS输出到24路CMOS输出，包括LVDS和CMOS输出的组合。三条控制线用于确定固定的输出块（三组，每组四个）是LVDS输出还是CMOS输出。 ADCLK854提供两个可选输入和睡眠模式功能。IN_SEL引脚状态决定哪个输入扇出到所有输出。SLEEP引脚可启用睡眠模式，使器件断电。 输入可接受各种类型的单端和差分逻辑电平，包括LVPECL、LVDS、HSTL、CML和CMOS。 该器件采用48引脚LFCSP封装。其工作温度范围为标准工业温度范围 -40℃至 +85℃。
商品特性
- 2个可选差分输入
- 可选LVDS/CMOS输出
- 最多12路LVDS（1.2 GHz）或24路CMOS（250 MHz）输出
- 每通道功耗<12 mW（100 MHz运行）
- 54 fs rms积分抖动（12 kHz至20 MHz）
- 100 fs rms附加宽带抖动
- 2.0 ns传播延迟（LVDS）
- 135 ps输出上升/下降时间（LVDS）
- 70 ps输出间偏斜（LVDS）
- 睡眠模式
- 引脚可编程控制
- 1.8 V电源
应用领域
- 低抖动时钟分配
- 时钟和数据信号恢复
- 电平转换
- 无线通信
- 有线通信
- 医疗和工业成像
- 自动测试设备和高性能仪器
