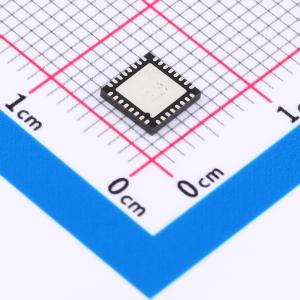

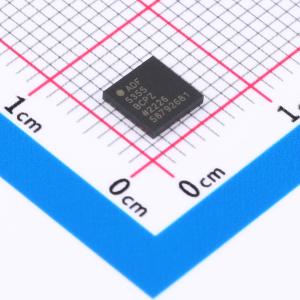

ADF5355BCPZ

集成VCO的微波宽带频率合成器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADF5355结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。该微波宽带VCO设计允许在一个射频(RF)输出实现6.8 GHz至13.6 GHz的工作频率。其他频率输出的一系列分频器可实现54 MHz至6800 MHz的工作频率。ADF5355具有一个集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至54 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。所有片内寄存器均通过简单的三线式接口进行控制。ADF5355采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，它还内置硬件和软件关断模式。
品牌名称: ADI(亚德诺)
商品型号: ADF5355BCPZ
商品编号: C514325
商品封装: LFCSP-32(5x5)
包装方式: 托盘
商品毛重: 1.33克(g)

商品参数

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	13600MHz
	工作电压	3.15V~3.45V；4.75V~5.25V

商品概述

ADF5355结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。该微波宽带VCO设计允许在一个射频(RF)输出实现6.8 GHz至13.6 GHz的工作频率。其他频率输出的一系列分频器可实现54 MHz至6800 MHz的工作频率。 ADF5355具有一个集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至54 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。所有片内寄存器均通过简单的三线式接口进行控制。ADF5355采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，它还内置硬件和软件关断模式。

商品特性

RF输出频率范围：54 MHz至13600 MHz
小数N分频频率合成器和整数N分频频率合成器
高分辨率38位模数
高达125 MHz的鉴频鉴相器(PFD)
最高600 MHz的参考频率
在−40°C至 +85°C范围内保持锁频
低相位噪声压控振荡器(VCO)
可编程1/2/4/8/16/32/64分频输出
模拟和数字电源：3.3 V
电荷泵和VCO电源：5 V(典型值)
逻辑兼容性：1.8 V
可编程双模预分频器：4/5或8/9
可编程的输出功率
RF输出静音功能
模拟和数字锁定检测
ADIsimPLL设计工具支持

应用领域

无线基础设施(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
点到点/点到多点微波链路
卫星/VSAT
测试设备/仪器仪表
时钟产生

数据手册PDF

放大查看下载PDF

	属性	参数值
	输出通道数	-
	工作温度	-40℃~+85℃
	相位偏移	支持
	时钟/振荡器	内置；外置
